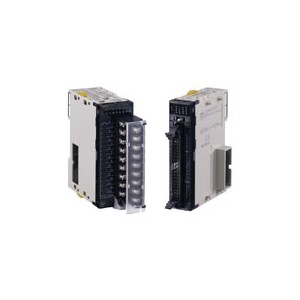

| 名稱 | 64點DC輸入單元(帶MIL連接器) | |
|---|---|---|
| 型號 | CJ1W-ID262 | |
| 額定輸入電壓 | DC24V | |
| 額定輸入電壓范圍 | DC20.4～26.4V | |
| 輸入阻抗 | 5.6kΩ | |
| 輸入電流 | 在DC24V時典型值為4.1mA | |
| ON電壓/ON電流 | DC19V以上/3mA以上 | |
| OFF電壓/OFF電流 | DC5V以下/1mA以下 | |
| ON響應時間 | ***大值8.0ms (可以在設定中設定為0到32之間的值。) * | |
| OFF響應時間 | ***大值8.0ms (可以在設定中設定為0到32之間的值。) * | |
| 回路數 | 64 (16點/公用， 4回路) | |
| 并發(fā)ON點數 | 50% (8點/公用)并發(fā)ON (DC24V)(請參見以下插圖。) | |
| 絕緣電阻 | 外部端子和GR端子間20MΩ以上（DC100V） | |
| 耐電壓 | AC1,000V，在外部端子和GR端子間并且一分鐘內的***大漏電流為10mA | |
| 內部電流消耗 | 90mA以下 | |
| 質量 | 110g以下 | |
| 附件 | 無 | |
| 回路配置 |
 • 端子的信號名稱為設備變量名稱。 設備變量名稱為使用“Jxx”作為設備名稱的名稱。 |
 |
| 外部連接和端子- 設備變量圖 |
CN1 | CN2 |
 • 輸入電源的極性用兩種方式均可連接。 • 請確保為CN1的引腳23和24(COM0)布線，并為兩個引腳設定相同 的電極。 • 請確保為CN1的引腳3和4(COM1)布線，并為兩個引腳設定相同的 電極。 • 端子的信號名稱為設備變量名稱。 設備變量名稱為使用“Jxx”作為設備名稱的名稱。 |
 • 輸入電源的極性用兩種方式均可連接。 • 請確保為CN2的引腳23和24(COM2)布線，并為兩個引腳設定相同 的正負極。 • 請確保為CN2的引腳3和4(COM3)布線，并為兩個引腳設定相同的 正負極。 • 端子的信號名稱為設備變量名稱。 設備變量名稱為使用“Jxx作為設備名稱的名稱。 |
|
