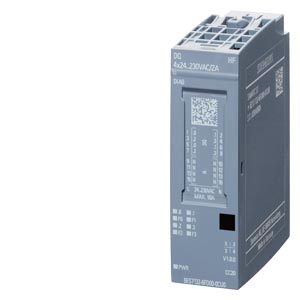

SIMATIC ET 200SP，數字輸出模塊 DQ 4x 24..230V 交流/2A 高頻封裝單元：1 件，兩種可選模式：DQ 和功率控制，適合 BU 型 U0，顏色代碼 CC20，通道診斷 |
| 一般信息 |
| 產品類型標志 |
DQ 4x24 ... 230 VAC/2 A HF |
| 硬件功能狀態 |
FS03 以上版本 |
| 固件版本 |
|
| ● 可更新固件 |
是 |
| 可用的基本單元 |
U0 類基座單元 |
| 模塊特有彩色標牌板的顏色代碼 |
CC20 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
否 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V14 |
| ● STEP 7 可組態/ 已集成，自版本 |
自 STEP 7 V5.5 起 |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
GSD，修訂版 5 以上 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
GSDML V2.3 |
| 運行模式 |
| ● DQ |
是 |
| ● 帶節能功能的 DQ |
是 |
| ● PWM |
否 |
| ● 過采樣 |
否 |
| ● MSO |
否 |
| ● 前移移相控制 |
是; 控制范圍：8.5 ... 100 % 相位 |
| ● 后移移相控制 |
否 |
| ● 半波 |
是 |
| ● 全波 |
是 |
| 電源電壓 |
| 額定值 (AC) |
230 V; 47 ... 63 Hz，***大頻率變更速度 1 mHz/s |
| 允許范圍，下限 (AC) |
20.4 V |
| 允許范圍，上限 (AC) |
264 V |
| 輸入電流 |
| 耗用電流（額定值） |
8 mA; 無負載 |
| 輸出電壓 / 標題 |
| 額定值 (AC) |
230 V; 24V AC 至 230V AC |
| 功率損失 |
| 功率損失，典型值 |
9 W; 有功功率，負載電壓 230 V，所有輸出端負載 2 A，50 Hz |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 輸入端 |
+ 1 個字節用于 QI 信息 |
| ● 輸出端 |
8 byte |
| 硬件擴展 |
| 自動編碼 |
是 |
| ● 機械編碼鍵 |
是 |
| ● 機械編碼鍵的類型 |
類型 C |
| 為不同的接口類型選擇基礎單元 |
| ● 一線制連接 |
U0 類基座單元 |
| ● 兩線制連接 |
U0 類基座單元 |
| ● 三線制連接 |
U0 類基座單元 + 電位分配模塊 |
| 數字輸出 |
| 數字輸出類型 |
Triac |
| 數字輸出端數量 |
4 |
| M 開關 |
否 |
| P 開關 |
是 |
| 可編程的數字輸出端 |
是 |
| 短路保護 |
否; 需要外部保險裝置 |
| 斷線識別 |
是; 各個通道 |
| ● 響應閾，典型值 |
1 mA; 40 V AC 以上 |
| 過載保護 |
否; 模塊電源中設有一條 10 A 跳閘電流和觸發特性的細保險絲 |
| 控制數字輸入 |
是 |
| 輸出端的通斷能力 |
| ● 電阻負載時的***大值 |
2 A; ***大 4 A，參見手冊中的附加說明 |
| ● 電感負載時的***大值 |
2 A |
| ● 照明負載時的***大值 |
100 W; 鎢符合 UL 標準；更大功率的熱敏電阻請參閱手冊中的說明 |
| 輸出電壓 |
| ● 對于信號 “1”，***小值 |
20.4 V |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
2 A |
| ● 針對信號“1”的允許范圍，***小值 |
10 mA |
| ● 針對信號“1”的允許范圍，***大值 |
4 A; 注意手冊中的降級說明 |
| ● 針對信號“0”的剩余電流，***大值 |
3 mA |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，***大值 |
40 ms; 2 個 AC 循環 |
| ● 從 ”1” 到“0”，***大值 |
20 ms; 1 個 AC 循環 |
| 兩個輸出端并聯 |
| ● 用于邏輯連接 |
否 |
| ● 用于增加功率 |
否 |
| ● 用于冗余控制負載 |
是 |
| 開關頻率 |
| ● 電阻負載時的***大值 |
10 Hz; 適用于 DQ 操作模式；PC 操作模式下受電源頻率限制 |
| ● 電感負載時（依照 IEC 60947-5-1，AC15），***大值 |
10 Hz; 適用于 DQ 操作模式；PC 操作模式下受電源頻率限制 |
| ● 照明負載時的***大值 |
1 Hz; 適用于 DQ 操作模式；PC 操作模式下受電源頻率限制 |
| 輸出端的總電流 |
| ● 每個通道的***大電流 |
2 A; ***大 4 A，參見手冊中的附加說明 |
| ● 每個模塊的***大電流 |
8 A |
| 輸出端的總電流（每個模塊） |
| 水平安裝位置 |
| — ***高可達 40 ℃，***大值 |
8 A |
| — ***高可達 50 ℃，***大值 |
6 A |
| — ***高可達 60 ℃，***大值 |
4 A |
| 垂直安裝位置 |
| — ***高可達 30 ℃，***大值 |
8 A |
| — ***高可達 40 ℃，***大值 |
6 A |
| — ***高可達 50 ℃，***大值 |
4 A |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 可接入替代值 |
是 |
| 報警 |
| ● 診斷報警 |
是 |
| 診斷 |
| ● 診斷信息可讀 |
是 |
| ● 電源電壓監控 |
是 |
| ● 斷線 |
是; 各個通道 |
| ● 短路 |
否 |
| ● 累積故障 |
是 |
| 診斷顯示 LED |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 PWR-LED |
| ● 通道狀態顯示 |
是; 綠色 LED |
| ● 用于通道診斷 |
是; 紅色 Fn LED |
| ● 用于模塊診斷 |
是; 綠色 / 紅色 DIAG-LED |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
否 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
否 |
| 絕緣 |
| 絕緣測試，使用 |
2545 V DC/2 s（例行測試） |
| 標準、許可、證書 |
| 適用于安全功能 |
否 |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-30 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-30 °C |
| ● 垂直安裝，***大值 |
50 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
2 000 m; 根據需要：安裝高度高于 2000 m |
| 尺寸 |
| 寬度 |
20 mm |
| 高度 |
73 mm |
| 深度 |
58 mm |
| 重量 |
| 重量，約 |
50 g |
