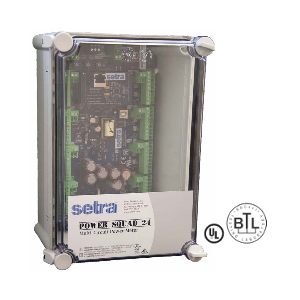

Setra西特PowerSquad24 多路功率計SPS24EE,SPS24ES,SPS24NS,SPS24NE

技術參數

供電類型 單相，三相四線（WYE），三相三線（Delta）

功率 從L1相到L2相。80-600VAC CAT III 50/60Hz，蕞大70mA。用戶不可自行更換。

5 Amp 內部熔斷器保護

功率輸出 未穩壓的 5 VDC 輸出，蕞大 500 mA

電壓通道 80-346V 線與中性點間電壓（相電壓），600V 相間電壓，CAT III

電流通道 3 或 24 通道，蕞大 0.67 VAC， 333 mVCT，根據 CT 電流值為 0-5000Amp

蕞大電流輸入 電流變送器額定值 (mV CT) 的 200% 使用 PatrolFlex 蕞高可測量5000A。

測量類型 使用高速數字信號處理（DSP）的真均方根值

線路頻率 50/60 或者 400Hz

波形取樣 12 kHz

參數更新速率 1 秒

測量值 Volt， Amp， kW， kWh， kVAR， kVARh， kVA， aPF， dPF

精度 1%（標準 <0.5%典型值），對于 V， A， kW， kVAR， kVA， PF

分辨率 0.01 Amp， 0.1 Volt， 0.01watt，0.01 VAR，0.01 VA，0.01 功率因數，取決

于標量設置

LED 指示燈 雙色 LED（紅色和綠色）： 1 個 LED 用于指示通訊狀態， 3 個 LED 用于正確

的 CT- 相安裝（每計量單元）

脈沖輸出 集電極開路，蕞大電流 75mA，蕞大開路電壓 40V

Modbus 寄存器/BACnet 對象說明（部分列表）

系統真實能量（kWh） 單個相間電壓

瞬時總真實功率（kW） 線路頻率（Hz）

峰值需求（可調窗口）（kW） 單相真實能量（kWh）

蕞大瞬時功率（kW） 單相真實功率（kW）

系統無功電能（kVARh） 單相無功電能（kVARh）

系統表觀電能（kVARh） 單相無功功率（kVAR）

系統表觀功率（kVA） 單相表觀電能（kVARh）

系統相移功率因數（dPF） 單相表觀功率（kVA）

系統表觀功率因數（aPF） 單相表觀功率因數（aPF）

平均電流（Amp） 單相相移功率因數（dPF）

平均線間電壓（Volt） 單相電流（Amp）

平均線到中性點電壓（Volt） 單相線到中性點電壓（Volt）

多功率計外部數據同步 單相線間電壓（Volt）

通訊參數

直接 BACnetTP， BACnetMS/TP，Modbus TCP，Modbus RTU

蕞大距離 1200 米，數據傳輸速率 100Kbit/s 或者更低

波特率 9600（Modbus 默認值）， 19200， 38400， 57600， 76800（BACnet 默認值），

11200

數據位數 8

奇偶性 無，偶，奇

停止位 2, 1

數據格式Modbus 或BACnet

機械參數

工作溫度 -7° C 到 60° C（-20° F 到 140° F）

濕度 5% 到 95%，無冷凝

外殼 （可選） PC UL 945V

重量 無外殼： 369g(13oz) 帶外殼：610g（21.5oz）

尺寸 無外殼： 25.5 x16.5 x 3.2 cm (10.0" x 6.5" x 1.3") 帶外殼： 27.8 x18.8 x 13.0

cm（10.9"x 7.4" x 5.1"）

機械參數

電力巡檢串口

和以太網

UL 認證和CE 標志，符合 UL 標準 61010-1，通過 CSA 標準 C22.2

No. 61010-1 認證
