2901001PGT81115TN，2901001PGT811303N，2901001PGT811153N，2901002PGT811153N，2901005PGT811153N，2901010PGT811153N

，2901015PGT811153N，2901060PGT811153N，2901150PGT811153N，，2901030PGT611153N，2901045PGT611153N，2901060PGT611153N，

2901100PGT611153N，2901150PGT611153N，2901300PGT611153N，2901500PGT611153N，290110CPGT611153N

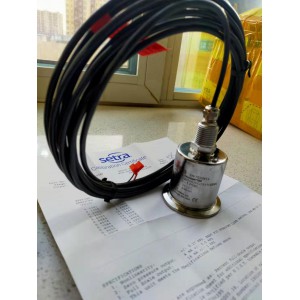

290 型是 Setra 適用于在衛生過程應用中測量表壓和復合壓精度高的解決方案與其他充油型同類產品不同該產品廣泛應用于，食品加工，乳品及飲料加工，制藥加工，液位控制，衛生管道等行業該型號采用不銹鋼材質，無需內部液體介質參與壓力監測。此外，它過特殊設計，可消除夾持效應的影響，使得安裝和維護較同類產品更快速簡單。該產品外形小巧，精度高（±0.2% FS），涵蓋壓力范圍廣，擁有 3A 認證，并可承受在線清洗 / 滅菌（CIP/SIP）環境條件，是眾多應用的理想選擇。

消除了過程污染的風險■ 采用 316L 不銹鋼材質，適用于惡劣環境■ 滿足 3A 衛生標準

特性·高精度：±0.2% FS·堅固的非充液電容式敏感元件·夾持影響可忽略不計，安裝方便·為在線清洗 /滅菌（CIP/SIP）設計·1.5”和 2” Tri-Clover 接頭高過壓保護能力
·不易受熱沖擊影響

堅固的非充液傳感器采用可變電容傳感器，與使用充液型同類產品相比，不會出現介質污染、位置影響以及熱瞬變等問題。此外，膜片還能耐受低至完全真空的壓力，可在儲罐和管道評估期間正常運行。
可忽略的夾持效應堅固的非充液傳感器采用可變電容傳感器，與使用充液型同類產品相比，不會
出現介質污染、位置影響以及熱瞬變等問題。此外，膜片還能耐受低至完全真空的壓力，可在儲罐和管道評估期間正常運行。
可忽略的夾持效應209 型的過程接口能消除夾持壓力對傳感器輸出信號的影響。這種設計使膜片靠近過程介質安裝，確保更準確的測量結果從而有助于縮小傳感器的體積。
應用靈活290 型 是 市 面 上 通 用 的 衛 生 型 壓 力 變 送 器， 從 低 至27.7” WC 的滿量程儲罐液位測量（精度達 0.027”）到高 1000 PSI 的過程管線測量都能滿足。它采用316L 接液部件，滿足食品和飲料行業應用的 3A 標準；可選的 20Ra 拋光處理，使其成為生物技術應用的理想解決方案。

美國西特SETRA   290的行業應用水處理產品特點·采用Tri-Clover卡箍進行安裝,方便快捷·設備清洗消毒時無需拆下滿足美國3A食品衛生標準·精度0.20%FS·對熱沖擊不敏感·采用316不銹鋼材料,可在惡劣的環境中使用·具有高精度特選

性能參數

美國西特SETRA   290的精度±0.20%FS/±0.20%FS

非線性±0.15%FS/±0.13%FS

遲滯0.10%FS/0.12%FS

非重復性0.025%FS/0.10%FS

可承受大真空半個真空(量程≤15Psi)/全真空(量程≥30Psi)

夾接效應

零點漂移±0.15%FS/±0.25%FS

量程漂移±0.15%FS/±0.25%FS

溫度影響

補償溫度-7～+80℃/-7～+80℃

零點漂移±1.8%FS/50℃(±2.0%FS/100℉)

量程漂移±1.8%FS/50℃(±2.0%FS/100℉)

環境參數

美國西特SETRA   290工作溫度-40～125℃

存儲溫度-55～125℃

振動10g,50～1000HZ

加速度<10g

沖擊50g仍能工作

熱沖擊0～125℃(0～257℉)

EMI/RFI影響<1.0%輸出漂移;10V/M,10－300MHZ

電流輸出

電路2線

激勵電壓18+0.02x環路阻抗min.～38+0.004x環路阻抗max.(VDC)

輸出4～20mA

調整范圍零點±0.5mA,滿程±0.5mA

外部負載0～800Ω

ModelC290的物理參數

殼體不銹鋼

電氣連接1/2"NPT導線管和4.5米/15英尺屏蔽電纜

壓力連接2"Tri-Clover和1.5"Tri-Clover衛生型聯接件

重量(約)227克(8盎司)

零點/滿程調整密封螺釘內部電位器

衛生等級符合美國3-A37-01
