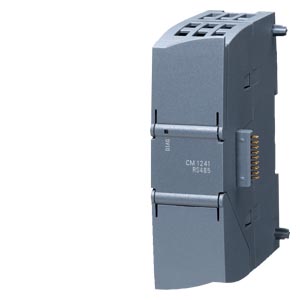

西門子PLC S7-1200 通信模塊 6ES7241-1CH32-0XB0
 |
SIMATIC S7-1200， 通信模塊 CM 1241， RS422/485，9 針 Sub-D（插座） 支持自由端口 |
| 一般信息 |
| 產品類型標志 |
CM 1241 RS 422 / 485 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 耗用電流，***大值 |
220 mA; 背板總線，直流 5 V |
| 功率損失 |
| 功率損失，典型值 |
1.1 W |
| 接口 |
| 接口/總線類型 |
RS 422 / 485 (X.27) |
| 接口數量 |
1 |
| 點對點聯結 |
| ● 導線長度，***大值 |
1 000 m |
| 集成協議驅動器 |
| — 自由端口 |
是 |
| — ASCII |
是; 作為庫功能可用 |
| — Modbus RTU 主站 |
是 |
| — Modbus RTU 從站 |
是 |
| — USS |
是; 作為庫功能可用 |
| 協議 |
| 集成協議 |
| 自由端口 |
| — 報文長度，***大值 |
1 kbyte |
| — 每個字符的位數 |
7 或 8 |
| — 停止位數量 |
1 個（標準），2 個 |
| — 奇偶校驗 |
（默認標配）無奇偶校驗；正，奇，標記（奇偶校驗位總是為 1）；空白（奇偶校驗位總是為 0） |
| 3964 (R) |
| — 報文長度，***大值 |
1 kbyte |
| — 每個字符的位數 |
7 或 8 |
| — 停止位數量 |
1 個（標準），2 個 |
| — 奇偶校驗 |
（默認標配）無奇偶校驗；正，奇，標記（奇偶校驗位總是為 1）；空白（奇偶校驗位總是為 0） |
| Modbus RTU 主站 |
| — 地址范圍 |
1 至 49 999（標準 Modbus 尋址） |
| — 從站數量，***大值 |
247; 從站編號 1 至 247，每個 MODBUS 網段***多 32 臺設備，將網絡擴展至***大組態時需要更多中繼器 |
| Modbus RTU 從站 |
| — 地址范圍 |
1 至 49 999（標準 Modbus 尋址） |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 診斷顯示 LED |
| ● 用于輸出端狀態 |
是 |
| 防護等級和防護類別 |
| 防護等級 IP |
IP20 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| CSA 許可 |
是 |
| UL 許可 |
是 |
| cULus |
是 |
| FM 許可 |
是 |
| RCM（原 C-TICK） |
是 |
| KC 許可 |
是 |
| 船舶建造許可 |
是 |
| 環境要求 |
| 露天情況下 |
| ● ***大落差 |
0.3 m; 五個，在發貨包裝內 |
| 運行中的環境溫度 |
| ● ***小值 |
-20 °C |
| ● ***大值 |
60 °C |
| ● 水平安裝，***小值 |
-20 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-20 °C |
| ● 垂直安裝，***大值 |
50 °C |
| ● 允許溫度變化 |
5°C 至 55°C，3°C/分鐘 |
| 運輸/儲存時的環境溫度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 氣壓符合 IEC 60068-2-13 標準要求 |
| ● 操作，***小值 |
795 hPa |
| ● 操作，***大值 |
1 080 hPa |
| ● 存放/運輸，***小值 |
660 hPa |
| ● 存放/運輸，***大值 |
1 080 hPa |
| 相對空氣濕度 |
| ● 25 °C 時無冷凝運行，***大值 |
95 % |
| 尺寸 |
| 寬度 |
30 mm |
| 高度 |
100 mm |
| 深度 |
75 mm |
| 重量 |
| 重量，約 |
155 g |
