V18345-1017451001-ABB閥門定位器配套LP系列直行程執行器

點擊圖片查看原圖

品牌：	ABB
適用范圍：	調節閥
重量：	3kg
環境溫度：	標準溫度
單價：	5888.00元/臺
所在地：	上海
有效期至：	長期有效
最后更新：	2022-06-23 10:34
瀏覽次數：	239

店鋪基本資料信息

進口閥門定位器服務商
[VIP第3年] 指數:1
通過認證 [誠信檔案]
聯系人胡小麗(女士)
會員 [當前離線] [加為商友] [發送信件]
郵件2925530387@qq.com
電話13032169980
手機13052212751
地址上海市寶山區富聯一路98弄6號

產品詳細說明

ABB LP直線型氣動執行器可以配智能的TZIDC定位器安裝于氣缸上。氣缸配有U型叉。底座樞軸可以作為附件購買。保護套也是可選的。整套購買可集成好，發到客戶現場直接使用。

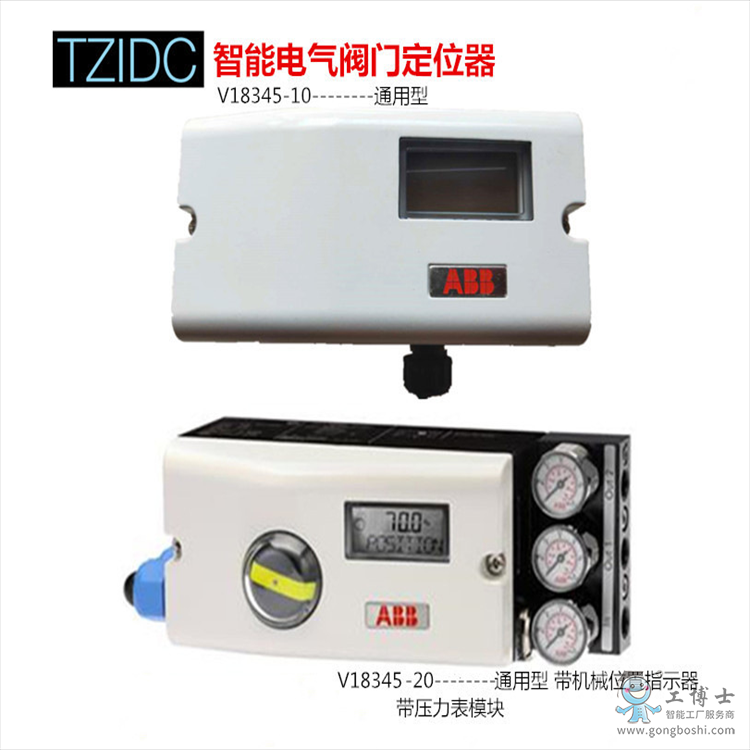

用于過程自動化的智能閥門定位器TZIDC系列安裝
1.1至直行程執行機構

按DIN/IEC 534 (NAMUR的附加標準)進行側裝。ABB所供安裝組件為一整套,但不包括螺紋管接頭和氣管。

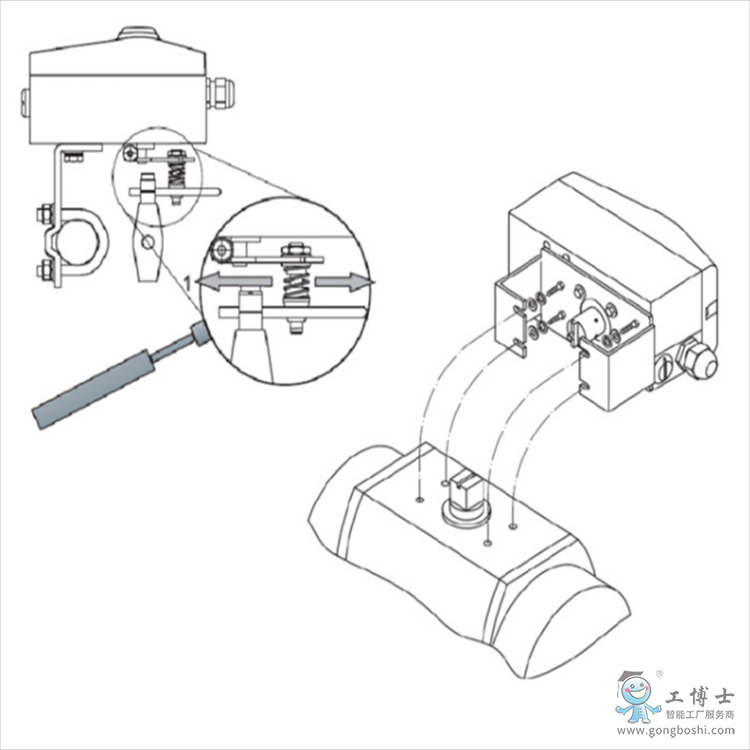

1.2至角行程執行機構

按VDIVDE3845裝在角行程執行機構上。安裝組件包括支架和把定位器安裝在執行機構上的螺絲。把定位器反饋軸與執行機構輸出軸聯結在一起的聯軸器必須分開訂貨。螺紋管接頭和氣管由現場提供。

1.3整體安裝至控制閥

TZIDC定位器也設計為可整體安裝，背面有所需的螺紋孔(見圖44:正視圖和后視圖)。這種設計的好處在于機械量程測量點得到保護并且定位器和執行機構為內部連接,不需要外部按管。

1.4特殊執行機構-特殊安裝

除上述安裝方法之外,還有特殊執行機構的特殊安裝附件。詳情請與我們聯系。

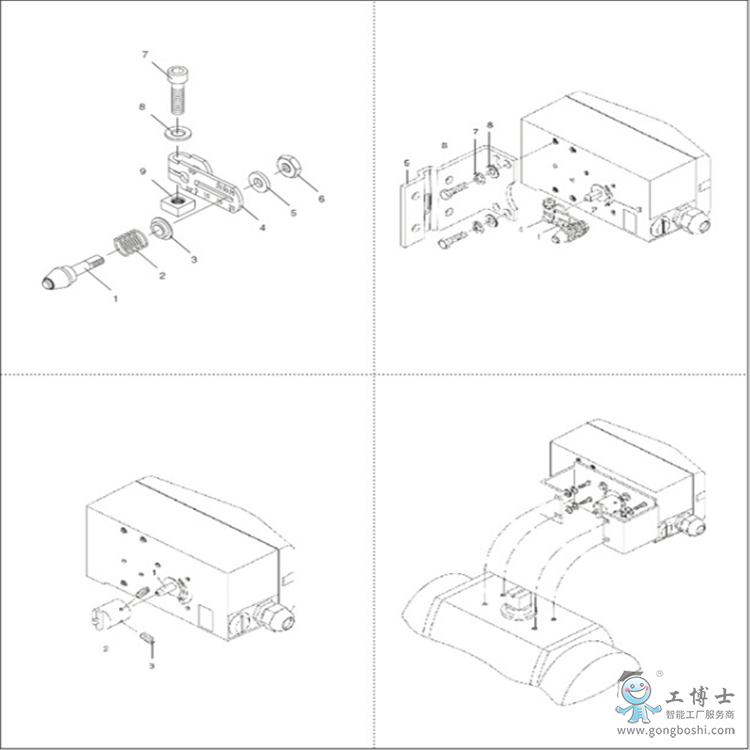

ABB定位器 TZIDC-V18345智能閥門定位器安裝圖1
