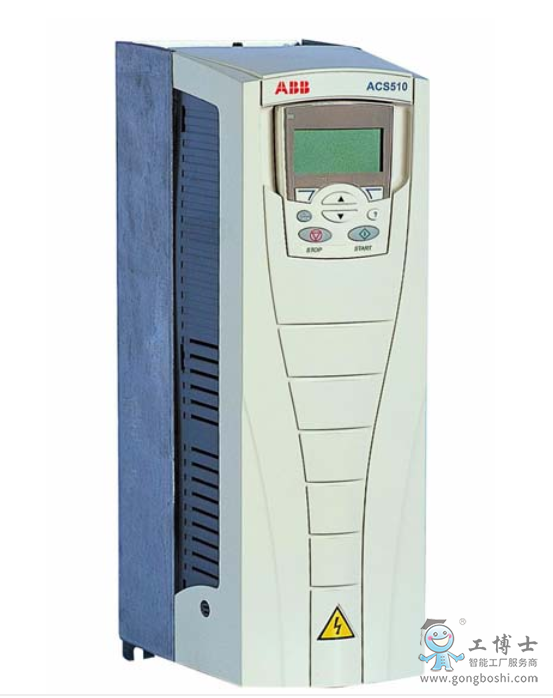

一、標準變頻器ACS510
滿足您的節能需求
ACS510是ABB又一款杰出的低壓交流傳動產品。它應用于廣泛的工業領域，適用各類型負載。
ACS510還針對風機、水泵應用做了特別的優化，典型的應用包括恒壓供水，冷卻風機，地鐵和隧道通風機等等。
亮點
1.1至160kW
可靠的風機水泵應用
高級控制盤
用于降低諧波的技術：雙直流電抗器
循環軟起
用戶自定義U/F曲線
超越模式
內置RFI濾波器作為標準配置，適用于***和第二環境
CE認證
防護等級IP54
二、準備安裝地點
變頻器需要安裝在一個光滑的，垂直的，堅固的表面，環境溫
度適宜并且無潮氣。為空氣流通而必須留出的空間是：上部和
下部200 mm，兩側 25 mm 。
1. 標記安裝點。
2. 鉆孔
三、移走前面板
1. 如果有遮蓋板，拆掉遮板上的兩個螺釘。
2. 向上滑動遮蓋板并將它從前面板上拿下。
3. 松開前面板周圍被遮蓋著的螺釘。
4. 移走前面板。

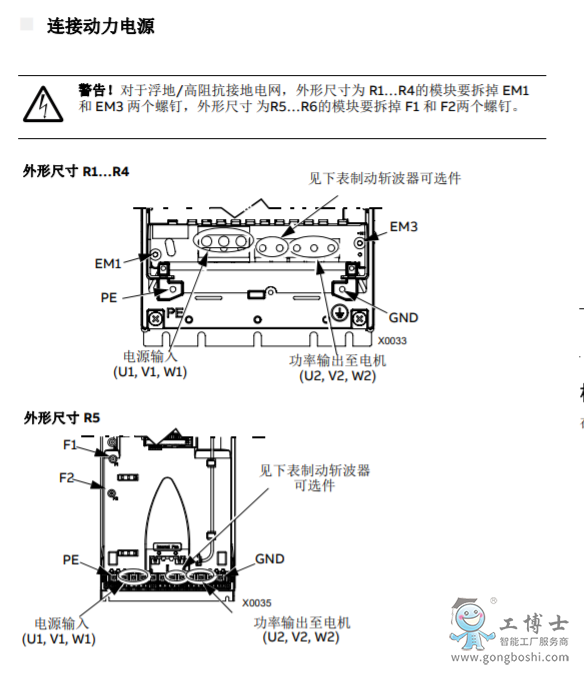

四、功率電纜
1. 將進線電纜剝?nèi)プ銐蜷L的外皮以使其每根電纜可以
單獨布線。
2. 將電機電纜剝?nèi)ネ馄�，使其銅屏蔽層可以編成小辮。
保證小辮盡可能的短。
3. 將兩股電纜穿過電纜卡子。
4. 連接電機電纜屏蔽層做成的小辮。
5. 剝?nèi)ル娎|外皮并將功率/電機電纜連接到端子上。
并連接功率電纜的接地線
五、恢復前面板
1. 對準前面板并滑下。
2. 擰緊面板周圍的密封螺絲。
3. 對R1…R4模塊：將遮蓋板向下滑入蓋住前面
板。
4. 對R1…R4模塊：安裝兩個固定遮蓋板的螺
絲。
5. 恢復控制盤。
注意！控制盤窗口必須完全關閉以符合 IP 54的
要求。
6. 可選：控制盤窗口加一把鎖（不在供貨范圍
內）以保證窗口不被打開。
六、上電
請記住永遠是先將前面板恢復，后接通電源。
警告！如果外部起動命令有效，ACS510 會在上電后自動起動。
1. 接通輸入電源。
接通電源后， ACS510 上的綠色LED 變亮。
注意！在電機加速前，先確認電機旋轉方向是否正確。
打開變頻器包裝
注意！把持變頻器的底座抬起變頻器，而不是前面板。
1. 打開包裝。
2. 檢查外觀。
3. 檢查發貨內容是否與訂單/運單相符。
請檢查
• 電機兼容性 – 電機的型號，額定電流，頻率和電壓必須與變頻器相兼容。
• 適當?shù)沫h(huán)境 – 變頻器應安裝在與所選的防護等級相適應的，溫度適宜的，可控的
室內環境中。
