強化的手腕部的軸容許力矩，可以對應各種大型工件
廣闊的動作范圍中，構筑高效的處理線
減少了機器人與控制柜間的電纜線數，提升了維護性的同時提供簡潔的設備
| 標準規格 |

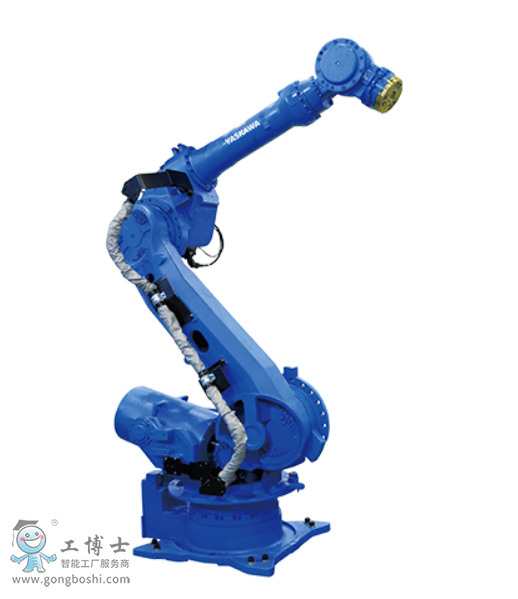

MOTOMAN-GP250 |
| 型號 |
YR-1-06VX250A00 |
| 構造 |
垂直多關節型（6個自由度） |
| 可搬質量*1 |
手首部 |
250kg |
| U臂上 |
50kg |
| 大可達 |
2710 ㎜ |
| 重復定位精度*2 |
0.05mm |
| 動作范圍 |
S軸（旋轉） |
-180°- +180° |
| L軸（下臂） |
-60° - +76° |
| U軸（上臂） |
-77.8° - +197° |
| R軸（手腕旋轉） |
-360° - +360° |
| B軸（手腕擺動） |
-125° - +125° |
| T軸（手腕回轉） |
-360° - +360° |
| 大速度 |
S軸（旋轉） |
1.75rad/s, 100°/s |
| L軸（下臂） |
1.57rad/s, 90°/s |
| U軸（上臂） |
1.69rad/s, 97°/s |
| R軸（手腕旋轉） |
2.09rad/s, 120°/s |
| B軸（手腕擺動） |
2.09rad/s, 120°/s |
| T軸（手腕回轉） |
3.32rad/s, 190°/s |
| 容許力矩 |
R軸（手腕旋轉） |
1385N.m |
| B軸（手腕擺動） |
1385N.m |
| T軸（手腕回轉） |
735N.m |
容許慣性力矩
（GD2/4） |
R軸（手腕旋轉） |
317kg.m2 |
| B軸（手腕擺動） |
317kg.m2 |
| T軸（手腕回轉） |
200kg.m2 |
| 本體質量 |
1345kg |
| 防護等級 |
本體：IP54, 手腕軸：IP67 |
| 安裝環境 |
溫度 |
0° - +45° |
| 濕度 |
20% - 80%RH（無結露） |
| 震動 |
4.9m/s2(0.5Ｇ)以下 |
| 其他 |
不可有引火性及腐蝕性氣體，液體遠離電氣噪音源 |
| 電源容量*3 |
5.0kVA |
| 安裝方式*4 |
置地式 |
| 用途 |
搬運、取件/包裝、碼垛、組裝/分裝 |
| 備注 |
*1：JIS B 8432為基準。
*2：記載了自軸的動作范圍而不是對地基準。
*3：因用途，動作模式而異。
(注)本表是以SI單位系為記載。 |
