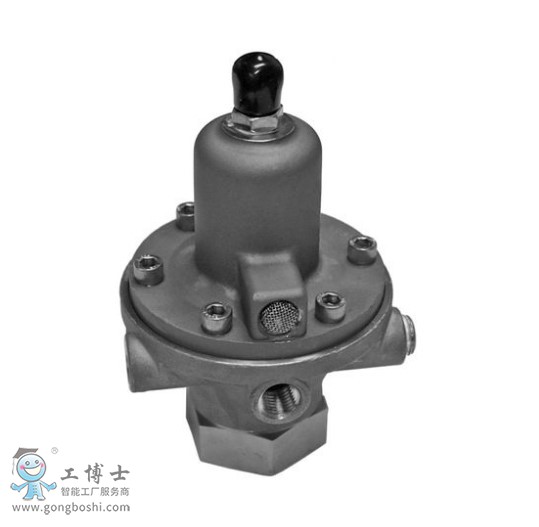

1301F 和 1301G 型調壓器是自作用式高壓調壓器，可用于高壓氣體必須降低壓力用作指揮器作用式調壓器中的指揮器供氣壓力或用作壓力負載式調壓器中的負載壓力的應用。 1301F 和 1301G 型調壓器也可用于多種其他應用，例如用于各種氣體的高壓減壓器。



　　CAD 圖紙和模型：單擊這里特點



　　耐用不銹鋼閥膜



　　提供備用閥瓣



　　多功能



　　ANSI VI 級關斷



　　規(guī)格

　　可選結構 1301F 系列：入口 6000 psig / 414 bar、出口范圍 10 至 225 psig / 0.69 至 15.5 bar



　　1301G 系列：入口 6000 psig / 414 bar、出口范圍 200 至 500 psig / 13.8 至 34.5 bar



　　閥體尺寸和端口連接方式 1/4 NPT



　　***大入口壓力 空氣和氣體：



　　6000 psig / 414 bar



　　液體：



　　聚四氟乙烯 （PTFE） 閥瓣：1000 psig / 69.0 bar



　　尼龍 （PA） 閥瓣：水：1000 psig / 69.0 bar、其它液體：2000 psig / 138 bar



　　出口壓力范圍 1301F 型：10 至 225 psig / 0.69 至 15.5 bar 之間的三個范圍



　　1301G 型：200 至 500 psig / 13.8 至 34.5 bar



　　標準溫度適用范圍 尼龍 （PA） 閥瓣和氯丁橡膠 （CR） 墊圈：-20 至 180°F / -29 至 82°C



　　高溫適用范圍 聚四氟乙烯 （PTFE） 閥瓣和氟橡膠 （FKM） 墊圈：-20° 至 400°F / -29 至 204°



　　聚四氟乙烯 （PTFE） 閥瓣和三元乙丙橡膠 （EPDM） 墊圈：-40 至 300°F / -40 至 149°C



　　取壓方式 內取壓



　　大致重量 8 lbs / 3.6 kg



　　其他技術數據 如需其他技術信息，請聯(lián)系本地銷售辦事處或參考技術文檔。
