GBS-01-01-W5000 型機器人第七軸行走軌道 簡介；

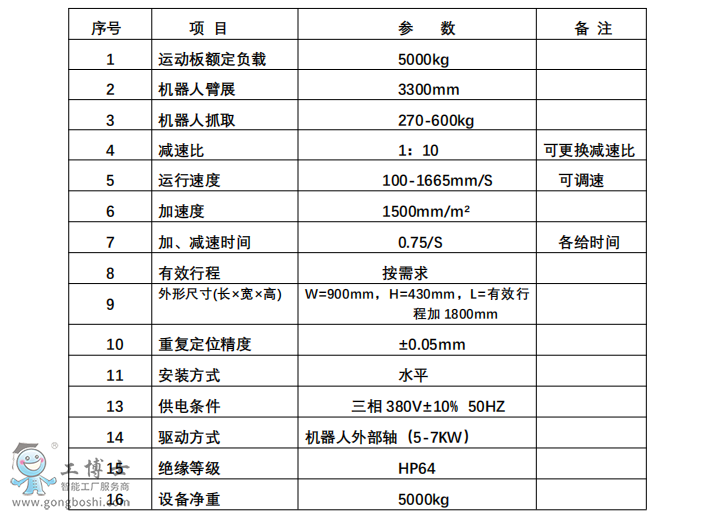

1、技術參數：
二、行走軌道概述；
1：軌道本體材質為鋼板方管焊接件，標準長度拼接件，長度分為 6 米、5 米、4 米、3米、2 米、1.5 米五種規可拼接；
2：拼接長度超過 15 米由第三方激光水平儀檢測，出檢測精度數據；
3：軌道本體為鋼件 焊接后退火去應力后拋丸處理表面再進行機械加工直線導軌、齒條和拼接安裝面。
4：軌道與地面連接板連接可水平調節，地面連接板由 M20 化學螺栓固定。
5：機器人安裝板材質為 45#鋼，螺栓連接位置加厚鋼板保證螺紋緊固連接。
6：拖鏈安裝在軌道的外側或內測，由拖鏈槽加支架固定，彎曲半徑 R300 減少線纜的易損度，如長度 8 米以上需要增加滾輪支架。
7：硬限位安裝在軌道的兩端，材質為 Q235 鋼件加彈性緩沖器。
8：限位開關安裝在機器人運動板上，限位方式為接觸式
9：該設備表面處理為噴漆，顏色為 RAL 7036 深灰色
10.鈑金式防塵罩（半封閉式）3mm 花紋板折彎 螺絲連接
11：潤滑系統 進口潤滑泵分流器潤滑滑塊，齒條潤滑配有毛氈輪
12：原點標識安裝在機器人運動板上，刻度安裝在軌道兩側。
13：直線導軌水平安裝，滑塊為 6 個 由潤滑系統集中供油
14：齒輪齒條為斜齒齒面研磨級，精度為 6 級，配有潤滑輪

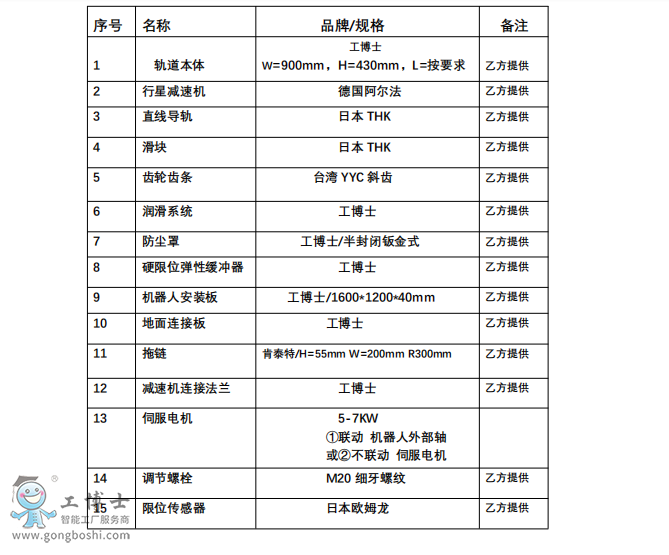

三、詳細配置：
