口徑和管道連接
SIB45/5
DN20和DN25對接焊ANSI B 16.5(適用于ANSI B 36.10 Schedule 80管道)。
DN20和DN25承插焊BS 3799 Class 3000和ANSI B16.11。 DN20和DN25標準法蘭DIN2547 PN 100和ANSI 600。 SIB45/6, SIB 45/8, SIB 45/10
3⁄4" 和1" 螺紋BSP或NPT。
DN20和DN25標準法蘭ANSI 150和300。

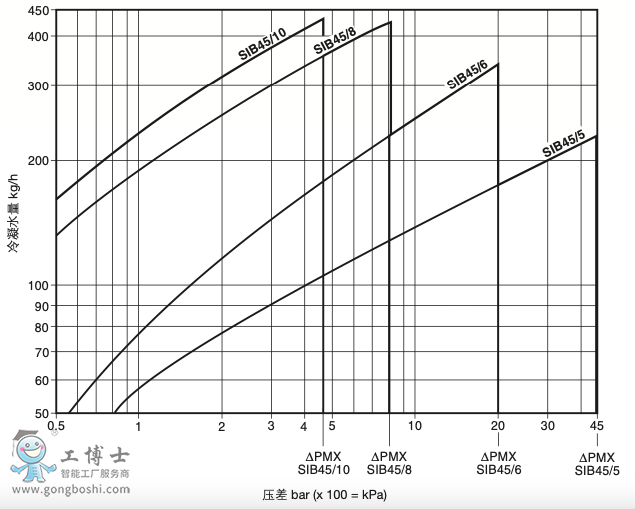

排量
注:疏水閥的選型應根據***匹配的工作壓差而不是基于負荷，如80kg/h 7 bar壓差應采用SIB 45/8而不是SIB 45/5。
尺寸/重量 (近似)mm和kg
重量 口徑 A A1 B C D 對焊/承插焊 法蘭
DN20 3/4" 110 230 85 175 198 3 6.5 DN25 1" 110 230 85 175 198 3 6.5
安裝說明
安裝在水平管道上，并置于疏水點下方。如安裝在暴露位 置，建議對疏水閥進行保溫。
訂購說明
舉例:1-斯派莎克S I B45/5密封型倒吊桶蒸汽疏水閥， DN20法蘭連接ANSI 600。
注:閥蓋(法蘭)采用T I G工藝焊接到閥體上。焊接工藝符合 ASME IX和BS 4870，第1部分標準。
