概述

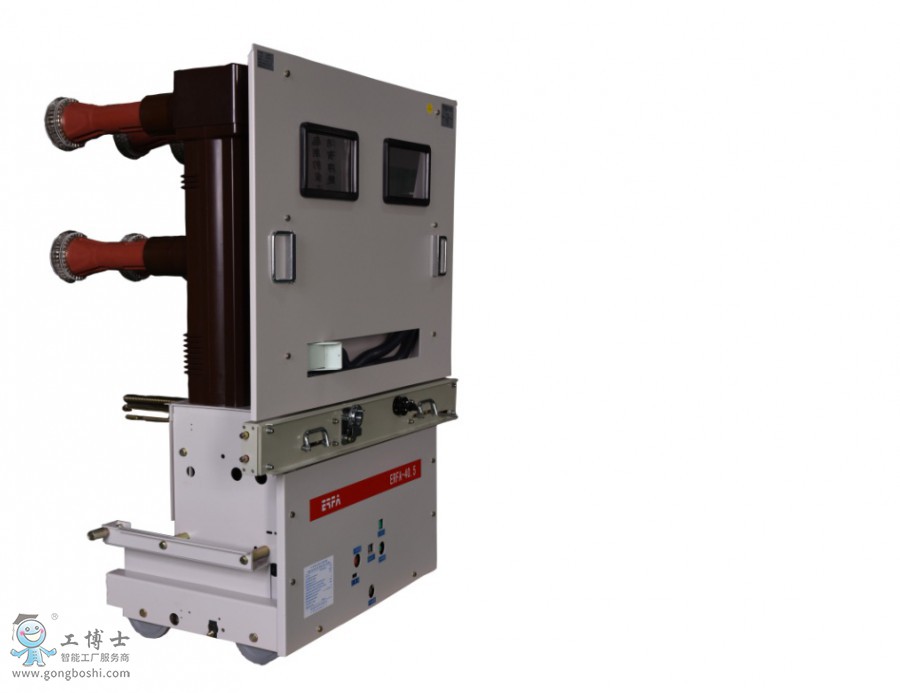

ZN85-40.5系列斷路器適用于三相交流50Hz，額定電壓40.5 kV電力系統中，可供工礦企業，發電廠及變電站做為分合負荷電流、過載電流、短路電流之用，并適用于頻繁操作場所。



斷路器與操作機構采用上下布置結構，有效的降低了斷路器的深度、機構設計簡單，輸出曲線及其性能更適合40.5kV真空斷路器的特點和要求。



總體部局合理、美觀、簡潔、體積小巧、操作靈活，具有電氣性能可靠、使用壽命長、檢修方便.





使用環境條件



1、周圍空氣溫度：上限+40度，下限-40度；



2、海拔：≤1000m(若海拔增高，則額定絕緣水平相應提高)；



3、風壓：不超過700Pa(相當于風速34m/s)；



4、地震烈度：不超過8度；



5、污穢等級：Ⅳ級；



6、日溫差：不超過25度；



7、相對濕度：日平均不大于95%，月平均不大于90%；



8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。





常用型號



ZN85-40.5/1250-25、ZN85-40.5/1600-25、ZN85-40.5/2000-25



ZN85-40.5/1250-31.5、ZN85-40.5/1600-31.5、ZN85-40.5/2000-31.5





訂貨須知



1、斷路器名稱、型號以及訂購數量；



2、斷路器的額定電流及額定短路開斷電流；



3、所配操作機構的型號、名稱、操作電壓及脫扣器型式；



4、運轉車及其它備品、備件的數量；



5、用戶若有其他特殊要求，訂貨時協商。
