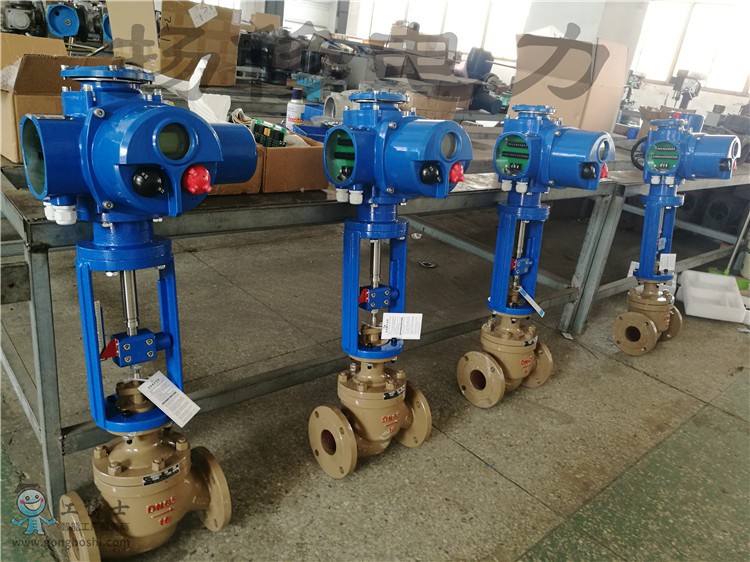

揚州揚修ZAZQ（X）型電動三通合流（分流）調節閥；
ZAZQ（X）型電動三通合流（分流）調節閥有合流和分流兩種型式，由DKZ電動執行機構和三通合流或三通分流調節閥組成。以電源為動力，接受統一的標準信號0~10mA DC或4~20mA Dc驅使閥門開度與此操作信號相對應。合流閥的作用是將兩種流體匯合成第三種流體，分流閥是將一種流體分成兩路流體。分流合流閥只能對應選用，但當DN≤80時，合流閥可用于分流場合。
揚州揚修ZAZQ（X）型電動三通合流（分流）調節閥；
二、電動三通電動調節閥主要技術參數和性能指標
1、 主要技術參數
|
公稱通徑DN（mm）
|
合流
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
分流
|
|
|
|
|
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數Kv
|
合流
|
8.5
|
13
|
21
|
34
|
52
|
85
|
135
|
210
|
340
|
535
|
800
|
1260
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
800
|
1260
|
|
公稱壓力PN（MPa）
|
1.6，4.0，6.4
|
|
流量特性
|
直線
|
|
執
行
機
構
|
II型
|
DKZ-310
|
DKZ-310
|
DKZ-410
|
DKZ-410
|
DKZ-510
|
|
III型
|
DKZ-310C
|
DKZ-310C
|
DKZ-410C
|
DKZ-410C
|
DKZ-510C
|
|
出軸推力（N）
|
4000
|
4000
|
6400
|
6400
|
16000
|
|
行程L（mm）
|
16
|
25
|
40
|
60
|
100
|
|
允許壓差（MPa）
|
1.6
|
1.0
|
2.5
|
1.6
|
1.5
|
1.0
|
0.65
|
0.4
|
0.3
|
0.16
|
0.26
|
0.18
|
|
上閥蓋型式
|
普通式（常溫型） 熱片式（中溫型）
|
|
介質溫度℃
|
-20~+200、-40~+250（常溫型）、-40~+450（中溫型）
|
|
可調比R
|
30：1
|
|
法蘭標準
|
按JB79-59
|
|
輸入阻抗
|
II型：200Ω III型：250Ω
|
|
出廠狀態
|
電開（對上閥座而言），如需電關，訂貨時應注明
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2、 主要技術性能指標
