主要用途

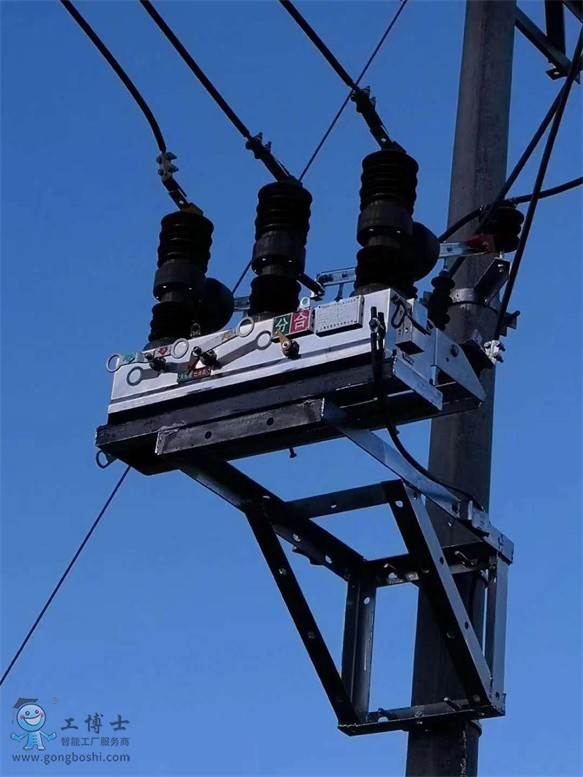

　　ZW32-12系列戶外高壓真空斷路器（以下簡稱“斷路器”）用于交流50Hz、額定電壓12kV的三相電力系統中，作為分、合負荷電流、過載電流及短路電流之用。斷路器可配置重合控制器能識別電流特性并實現多次自動重合閘或***故障的隔離；自備PT作為電源，成為有電壓、電流信號輸出并可控制的智能斷路器；由電子PT提供電源并可完成過流***、涌流***、短路速斷的三段復合保護。



　　引用標準



　　GB1984《交流高壓斷路器》



　　GB/T11022《高壓開關設備和控制設備標準的共用技術標準》



　　GB311.1《高壓輸變電設備的絕緣配合》



　　GB763《交流高壓電器在長期工作時的發熱》



　　GB/T16927.1《高電壓試驗技術部分:一般試驗要求》



　　GB3309《高壓開關設備在常溫下的機械試驗》



　　產品特點：



　　1、大容量、高精度



　　絕緣支柱內置式電流互感器容量大，精度高。



　　2、安全、可靠



　　小型化真空滅弧室，封裝在固封極柱內，可靠性高。



　　3、操作靈活、方便



　　采用電動儲能，電動分合，同時支持手動操作功能。



　　4、操作功率小、可靠性高



　　全新設計的小型電動機構，分合閘能耗低。



　　5、防誤動



　　可選配戶外隔離刀閘，分閘狀態有明顯可見斷口，并具備與斷路器本體之間的防誤聯鎖。



　　6、高性能材料



　　開關外殼具有良好的耐腐蝕性，外殼可選不銹鋼或可鋼板（噴塑處理）。



　　使用條件



　　海拔：≤2000m及以下



　　周?chē)�空氣溫度：上�?30℃，下限-40℃



　　風壓不超過700Pa(相當于風速34m/s)



　　振幅：無常性震動
