無錫koso工裝550G多孔式套筒導向型調節閥選型指南
1、550G導向型調節閥概述
550G 系列調節閥為了達到低噪音和防空化的目的，采用多孔式套筒取代了501G標準型套筒。因此，除了多孔式套筒以外，其余的零件都能和501G系列調節閥互換。如該系列不能滿足流體條件可選用KOSO VeCTor系列
2、550G導向型調節閥規范
|
本體形式
|
550G:球形閥
|
560G：角閥
|
|
公稱通徑
|
1”(25A)~24”(600A)
|
|
公稱壓力
|
ANSI Class150-2500.jis10K-63K
|
|
流體溫度
|
-196～+538℃
|
|
連接方式
|
法蘭式(RF,RTJ),焊接型(SW、BW)，其它
|
|
閥體材質
|
SCPH2/WCB,SCPH21/WC6,SCPL1/LCB,SCS13A/CF8,SCS14A/CF8M,ETC
|
|
閥內件材質
|
SUS410/410SS,SUS630/SCS24,SUS316/CF8M,ETC
|
|
可調比
|
50:1～20:1
|
|
流量特性
|
線性，改良線性，改良等百分比
|
|
閥座泄漏量
|
硬密封
|
ANSI Class IV,V or MSS-SP-61
|
|
軟密封
|
微汽泡級
|
|
執行機構
|

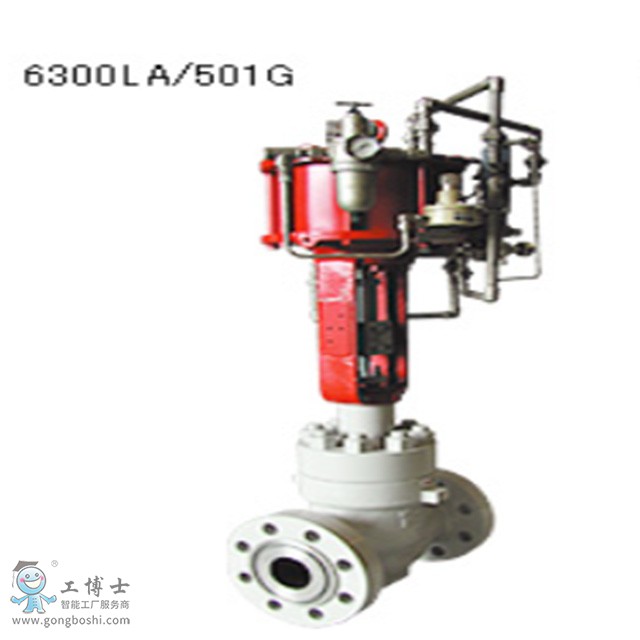

5200LA:氣動薄膜式執行機構； 6300LA:氣動活塞式執行機構
3500LB,3600LB:全電子式執行機構；3800LA:電液式執行機構REXA
|
