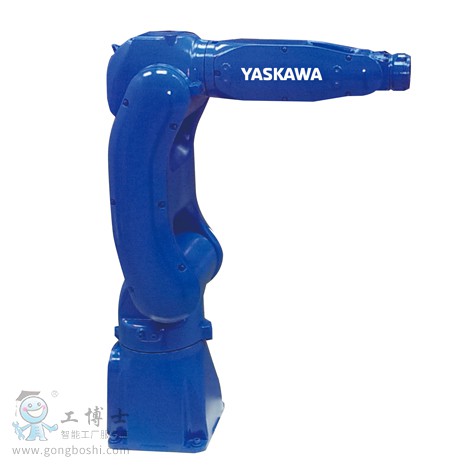

6軸垂直多關節型
負載：8KG
動態范圍：727ｍｍ
控制柜：YRC1000/YRC1000micro
用途：搬運、取件/包裝、碼垛、組裝/分裝
產品特點：
生產效率大幅度提升
●合成速度比原有機型提升約30% 實現節拍時間縮減
●采用了減小手臂與周邊設備的干涉的設計
●大負載可實現多個領域的搬運
●采用中空手臂構造，可將傳感線纜以及氣體管道內置其中
抗干擾的堅固構造
●機器人手腕部分采用IP67標準
●可對應接頭基座面向下引出
提升維護性
●減少了機器人與控制柜間的電纜線數，提升了維護性的同時提供簡潔的設備
● 大幅度縮減電纜定期更換作業時間
具體參數：
| 標準規格 |
GP8 |
| 型號 |
YR-1-06VXH12-A00 |
| 構造 |
垂直多關節型（6個自由度） |
| 可搬質量*1 |
8kg |
| 重復定位精度*2 |
±0.02mm |

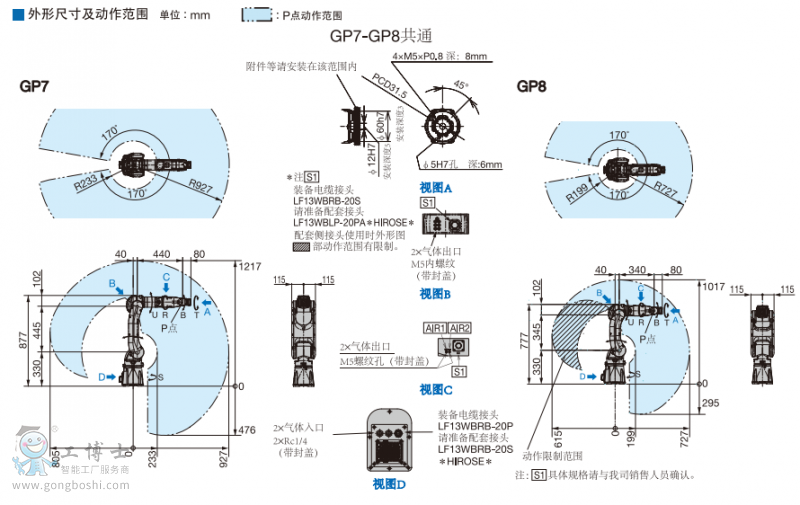

| 動作范圍 |
S軸（旋轉） |
-170° - +170° |
| L軸（下臂） |
-65° - +145° |
| U軸（上臂） |
-70° - +190° |
| R軸（手腕旋轉） |
-190° - +190° |
| B軸（手腕擺動） |
-135° - +135° |
| T軸（手腕回轉） |
-360° - +360° |
| *大速度 |
S軸（旋轉） |
7.94rad/s, 455°/s |
| L軸（下臂） |
6.72rad/s, 385°/s |
| U軸（上臂） |
9.07rad/s, 520°/s |
| R軸（手腕旋轉） |
9.59rad/s, 550°/s |
| B軸（手腕擺動） |
9.59rad/s, 550°/s |
| T軸（手腕回轉） |
17.45rad/s, 1000°/s |
| 容許力矩 |
R軸（手腕旋轉） |
17N.m |
| B軸（手腕擺動） |
17N.m |
| T軸（手腕回轉） |
10N.m |
容許慣性力矩
（GD2/4） |
R軸（手腕旋轉） |
0.5kg.m2 |
| B軸（手腕擺動） |
0.5kg.m2 |
| T軸（手腕回轉） |
0.2kg.m2 |
| 本體質量 |
32kg |
| 防護等級 |
本體：IP67, 手腕軸：IP67 |
| 安裝環境 |
溫度 |
0° - +45° |
| 濕度 |
20% - 80%RH（無結露） |
| 震動 |
4.9m/s2以下 |
| 其他 |
不可有引火性及腐蝕性氣體，液體遠離電氣噪音源 |
| 電源容量*3 |
1kVA |
| 安裝方式*4 |
置地式，倒掛式，壁掛式，傾斜式 |
*1：U臂上的負載隨手腕部負載重量變化。
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。
*4：壁掛式，傾斜式安裝時，S軸的動作會有限制。(注)本表是以SI單位系為記載。
