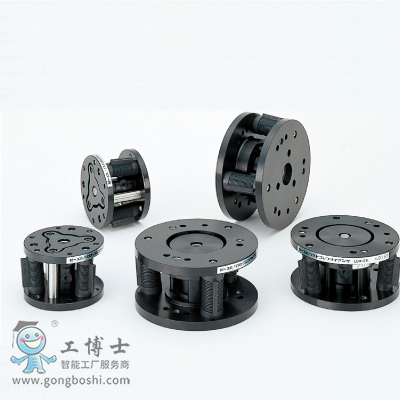

BL(必愛路)快換器誤差修正裝置 LOCK-UP RCC DVEICE

誤差修正裝置(LOCK-UP RCC)的特點

通過誤差修正橡膠元件實現統一功能

根據X·Y·Z·α·θ方向的誤差修正橡膠元件有統一功能。

如果在插入工作中與倒角部接觸，可修正各方向的誤差。

易于組裝零件，實現產品質量、生產率的提高。

用于裝配、插入作業等

插入到軸承的外殼　　 LSI檢查設備（大規模集成電路）交流發動機的裝配

插入到齒輪的花鍵軸　印刷電路板的部件裝配汽車空調的裝配

安裝到鉚釘發動機閥的裝配汽車音響的裝配

螺絲鎖緊自動變速機的閥的裝配人工透析機的裝配

電機的裝配

其他用途

飛機機身外板的鉆孔加工器具的定位和更換

飛機機身外板的磨削及去飛邊自動測量（檢查）

擴孔模具的位置調整

主要規格

項目目/型號（產品編號）		LUR-111	LUR-112	LUR-113	LUR-211
允許載荷	壓縮方向　N（kgf）	1274（130）	490（50）	1274（130）	1274（130）
允許載荷	拉伸方向　N（kgf）	137（14）	137（14）	225（23）	137（14）
可搬運重量（參考）※２　N（kg）		49（5）	49（5）	88（9）	49（5）
L寸法　mm		107	60	55	163
各方向剛性	KL：水平（XY）方向kgf/cm	13.2	7.6	26.8	17.9
	RC：角度（θ）方向kgfcm/rad	4,110	1,830	6,220	4,720
	KA：軸（Z）方向kgf/cm	2,480	900	2,990	3,210
	RT：旋轉（α）方向kgfcm/rad	39	29	105	86
誤差修正值量	水平（XY）方向 mm	±2
	角度（θ）方向 deg	±1°
	軸（Z）方向mm	±0.5
	旋轉（α）方向 deg	±6°
產品重量　g		270			380
鎖緊機構	鎖定軸	水平方向以及角度方向（處于軸垂直姿勢的情況下）
	用于鎖定的氣壓孔	M3×1本
	用于解鎖的氣壓孔	M3×1本
	作用氣壓值 Mpa（kgf/cm2）	0.390.68 （47）
鎖定時的重復精度 mm		±0.1（在軸垂直姿勢無負荷的情況下）
使用溫度、濕度范圍		0～55℃、0～90%（無結露）

仕様モデル		LUR-212	LUR-213	LUR-321
允許載荷	圧縮方　N（kgf）	490（50）	1274（130）	2646（270）
允許載荷	引張方向　N（kgf）	137（14）	225（23）	264（27）
可搬運重量（參考）※２　N（kg）		49（5）	88（9）	98（10）
L寸法　mm		114	107	160
各方向剛性	KL：水平（XY）方向kgf/cm	9.8	30.4	32.1
	RC：角度（θ）方向kgfcm/rad	2,760	7.600	20,700
	KA：軸（Z）方向kgf/cm	1,340	3,210	5,360
	RT：旋轉（α）方向kgfcm/rad	63	240	310
誤差修正值量	水平（XY）方向 mm	±2
	角度（θ）方向 deg	±1°
	軸（Z）方向mm	±0.5
	旋轉（α）方向 deg	±6°
產品重量　g		380		560
鎖緊機構	鎖定軸	水平方向以及角度方向（處于軸垂直姿勢的情況下）
	用于鎖定的氣壓孔	M3×1本
	用于解鎖的氣壓孔	M3×1本
	作用氣壓值 Mpa（kgf/cm2）	0.390.68 （47）
鎖定時的重復精度 mm		±0.1（在軸垂直姿勢無負荷的情況下）
使用溫度、濕度范圍		0～55℃、0～90%（無結露）
