BL(必愛路)快換器 雙連接器 COUPLE JOINT 1個模塊配置

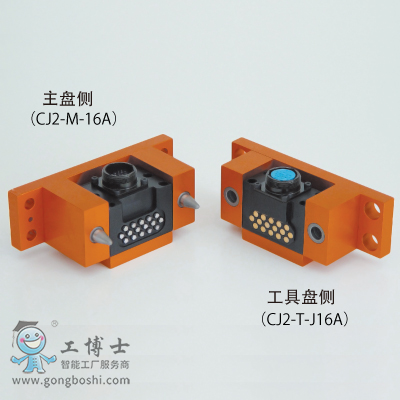

CJ2是用于沖壓機械和焊接夾具的電信號，動力線和氣壓接續用的連接器。通過把各種模塊，可以對應您各種用途式樣的連接器。
雙連接器的特點
豐富的組合
沖壓及焊接工藝所需的模具，更換夾具時所需的組合一應俱全，至大可與3個模塊相結合。另外，空氣壓力孔備有自動關閉閥門。
浮動余量±1mm
結合運轉時留有浮動余地，可與調整模具夾具的位置偏離，以實現切實緊密的連接。
產品使用范圍
焊接治具更換時的配線
需要連接管道、通電、通氣的移動臺車與固定裝置之間的連接
主要應用領域
沖壓、射出成形等模具交換
更換焊接治具
使用事例
主要配置
| 外形尺寸重量 |
３個模塊配置（有氣壓端口） |
244×91×109 mm, CJ2-PS1A-J16A-M10A時2.9kg |
| ３個模塊配置（無氣壓端口） |
269×91×109 mm, CJ2-J16A-M10A-M10A時3.3kg |
| ２個模塊配置（有氣壓端口） |
183×91×109 mm, CJ2-PS1A-M10A時2.2kg |
| ２個模塊配置（無氣壓端口） |
208×91×109 mm, CJ2-J16A-M10A時2.4kg |
| １個模塊配置（有氣壓端口） |
122×91×109 mm, CJ2-PS1A時1.3kg |
| １個模塊配置（無氣壓端口） |
147×91×109 mm, CJ2-J16A時1.6kg |
| 連續組合單元 |
電氣信號 MAX.5A DC/AC 200V
接觸塊方式 |
5A×16針※1 ※2 主盤側JMR2116M-D
工具盤側JMR2116F-D |
電氣信號 MAX.13A DC250V/AC 200V
插入結合方式 |
13A×10針 ※1 ※3 主盤側D/MS3102A18-1P
工具盤側D/MS3102A18-1S |
| 空気圧ポート（自閉弁無、有） |
Rc3/8 |
| 許容溫度濕度範囲 |
0～55℃、0～95％（無結露） |
