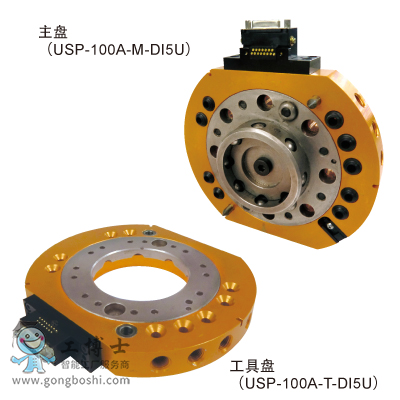

BL(必愛路)快換器 QUICK-CHANGE USP-100A
主盤添附品
內六角碟形螺栓（M8×30）×8
定位用階段平行銷×2
密封板、O型圈、碟形螺絲出貨時，已安裝在本體上。
產品資料（PDF）
USP-100的特點
實現薄形設計
新設計了獨特的裝卸裝置部分以實現薄形化，厚度低至50mm（鎖緊時）。
開口部位狹窄的沖壓機也可使用。
主體內置在位確認傳感器
主體采用內置近接開關作為在位確認傳感器。
機械式故障保護裝置
采用本公司獨特裝卸裝置構成的機械故障保護裝置，即使停止供給安裝氣壓，主盤與工具盤也不會脫離。
主要規格
| 本體 |
| 可搬運重量（額定負荷） |
980N（100kg） |
| 位置再現精度 |
±0.025mm |
動態允許
力矩 |
彎矩方向(Tx,Ty) |
980Nm（100kgfm） |
| 扭轉方向(Tz) |
980Nm（100kgfm） |
| 鎖緊力（氣壓0.49MPa時） ※1 |
12,740N（1,300kgf） |
| 材質 |
機架 |
鋁合金 |
| 分合機構部 |
不銹鋼 |
| 外形尺寸（鎖緊時） |
φ189×H50mm |
產品重量
（本體部） |
主盤 |
3.0kg |
| 工具盤 |
1.7kg |
| 分合機構 |
鋼球定位方式 |
| 分合動作氣壓 |
0.390.68MPa（47kgf/cm2） |
| 在位確認傳感器 |
內置1個近接開關（直流2線式）
帶1m傳感器線（導線伸出） |
| 允許溫度濕度范圍 |
050℃、3590%（無結露） |
| 通用 |
氣壓孔 |
Rc1/4×9個（可使用負壓） |
