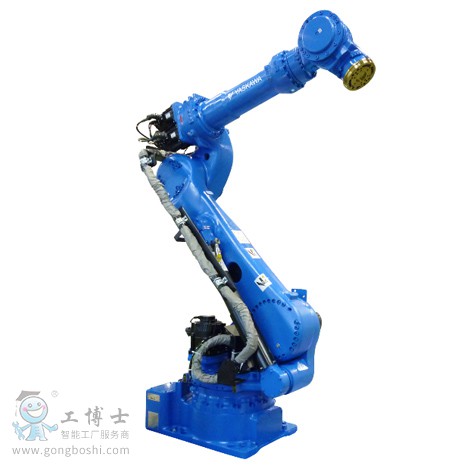

應對新型控制柜DX200擁有更高生產效率的多功能機器人

6軸垂直多關節
負載：180Kg
動態范圍：2702mm
控制柜：DX200
用途：點焊、搬運

通過新型減震控制實現高速化
擴大搭載點焊槍時動作范圍
機器人小型化，細長化實現高密度配置
提高負載質量，節省布線

機器人型號		MS165
適用控制柜		DX200
設置*1		F
自由度		6
可搬質量		180kg
垂直伸長度		3393mm
水平伸長度		2702mm
重復定位精度*2		±0.2mm
動作范圍	S軸（旋轉）	-180° ~ +180°
	L軸（下臂）	-60° ~ +76°
	E軸（肘）	-
	U軸（上臂）	-147° ~ +90°
	R軸（手腕旋轉）	-360° ~ +360°*4
	B軸（手腕擺動）	-130° ~ +130°*4
	T軸（手腕回轉）	-360° ~ +360°*4
*大速度	S軸（旋轉）	125°/s
	L軸（下臂）	115°/s
	E軸（肘）	-
	U軸（上臂）	125°/s
	R軸（手腕旋轉）	182°/s
	B軸（手腕擺動）	175°/s
	T軸（手腕回轉）	265°/s
容許力矩	R軸（手腕旋轉）	1000N.m*4
	B軸（手腕擺動）	1000N.m*4
	T軸（手腕回轉）	618N.m
容許慣性力矩 （GD2/4）	R軸（手腕旋轉）	90kg.m2*4
	B軸（手腕擺動）	90kg.m2*4
	T軸（手腕回轉）	46.3kg.m2
本體質量		970kg
電源容量*3		5.0kVA

*1：F=置地式，W=掛壁式，C=倒掛式，S=支架式(掛壁式時，S軸的動作會有限制，請注意。)
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。
*4：無裝備電纜時的值。
