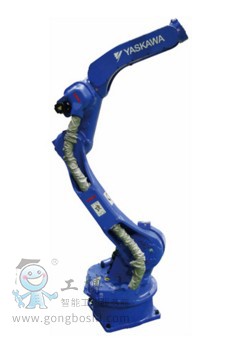

安川yaskawa工業機器人共享租賃 MH24 通用型工業機器人

MH24

高生產效率多功能工業用機器人。
搭載豐富功能，高速機器人動作節拍。
對應新型控制柜DX200。

6軸垂直多關節
負載：24Kg
動態范圍：1730mm
控制柜：DX200
用途：搬運、碼垛、組裝/分裝、噴涂

特點

中型負載，適用范圍廣
全軸低功率輸出，無需設置安全柵欄，設備構成簡易
搭配新型控制柜DX200，安全性提升，功能豐富



機器人型號		MH24
適用控制柜		DX200
設置*1		F,W,C
自由度		6
可搬質量		24kg
垂直伸長度		3088mm
水平伸長度		2136mm
重復定位精度*2		±0.06mm
動作范圍	S軸（旋轉）	-180° ~ +180°
	L軸（下臂）	-105° ~ +155°
	E軸（肘）	-
	U軸（上臂）	-170° ~ +240°
	R軸（手腕旋轉）	-200° ~ +200°
	B軸（手腕擺動）	-150° ~ +150°
	T軸（手腕回轉）	-455° ~ +455°
*大速度	S軸（旋轉）	197°/s
	L軸（下臂）	190°/s
	E軸（肘）	-
	U軸（上臂）	210°/s
	R軸（手腕旋轉）	410°/s
	B軸（手腕擺動）	410°/s
	T軸（手腕回轉）	620°/s
容許力矩	R軸（手腕旋轉）	50.0N.m
	B軸（手腕擺動）	50.0N.m
	T軸（手腕回轉）	30.4N.m
容許慣性力矩 （GD2/4）	R軸（手腕旋轉）	2.1kg.m2
	B軸（手腕擺動）	2.1kg.m2
	T軸（手腕回轉）	1.1kg.m2
本體質量		268kg
電源容量*3		2.0kVA



*1：F=置地式，W=掛壁式，C=倒掛式，S=支架式(掛壁式時，S軸的動作會有限制，請注意。)
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。
*4：只限搬運用途。
*5：超過1KG的情況因動作范圍有異。請根據對應的負載使用正確的動作范圍。
*6：MH6F的時候是1.0kVA。
*7：HP20F的時候是1.5kVA。
*8：斜線部分表示的是S軸在-40° ~ +30°的時候P點無法動作的范圍。
