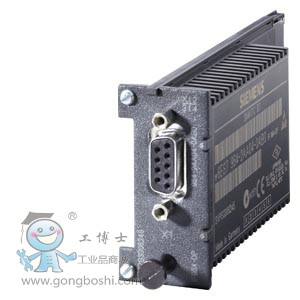

SIMATIC S7，IF964-DP接口模塊 DP主站，用于S7-400
技術數據
| 輸入電流 |
| 來自 CPU，*大值 |
150 mA; S7-400 總線的耗用電流：電壓為 24 V 時模塊不通電，僅在 DP 接口上提供此電壓。與 DP 接口相連的組件耗用電流總和*高 150 mA。無電勢 5 V (P5ext) *高負載 90 mA，24 V *高負載 150 mA。 |
| 功率損失 |
| 功率損失，典型值 |
1 W |
| 接口 |
| PROFIBUS DP |
| 導線長度 |
| — 導線長度，*大值 |
1 200 m; 9.6 Kbit/s 時： *大 1200 m；12 Mbit/s 時：*大 100 m |
| 1. 接口 |
| 物理組成 |
RS 485 |
| 電位隔離 |
是 |
| 功能性 |
| ● PROFIBUS DP 主站 |
是; 默認設置 |
| ● PROFIBUS DP 從站 |
是 |
| DP 主站 |
| ● 傳輸速率，*大值 |
12 Mbit/s |
| ● DP 從站數量，*大值 |
125; 取決于使用的 CPU |
| 服務 |
| — PG/OP 通訊 |
是 |
| — 等距離 |
是 |
| — SYNC/FREEZE |
是 |
| — 直接數據交換（橫向連接） |
是 |
| 地址范圍 |
| — 輸入端，*大值 |
取決于設備 |
| — 輸出端，*大值 |
取決于設備 |
| 每個 DP 從站的有效數據 |
| — 輸入端，*大值 |
244 byte |
| — 輸出端，*大值 |
244 byte |
| 通訊功能 |
| 連接數量 |
| ● 全部 |
取決于設備 |
| 尺寸 |
| 寬度 |
26 mm |
| 高度 |
54 mm |
| 深度 |
130 mm |
| 重量 |
| 重量，約 |
65 g |
