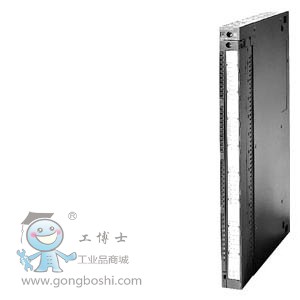

SIMATIC S7-400，SM 421數字量輸入模塊，光隔離，16 DI，24 - 60V UC，報警，診斷


技術數據

輸入電流
來自背板總線 DC 5 V，*大值		150 mA
功率損失
功率損失，典型值		8 W; 3.5 W (C 24 V)；6.5 W (DC 48 V)；8.0 W (DC 60 V)
數字輸入
數字輸入端數量		16
可同時控制的輸入端數量
● 可同時控制的輸入端數量		16
輸入電壓
● 輸入電壓類型		AC/DC
● 額定值 (UC)		24 V; UC 24 至 60 V
● 對于信號“0”		DC -6 至 +6 V；AC 0 至 5 V
● 對于信號“1”		DC 15 至 72 V；DC -15 至 -72 V；AC 15 至 60 V
● 頻率范圍		AC/DC 47 至 63 Hz
輸入電流
● 對于信號“1”，典型值		4 mA; 4 至 10 mA
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
— 可參數化		是
— 額定值		0.5 ms; 0.5 / 3 / 10 / 20 ms
導線長度
● 屏蔽，*大值		1 000 m
● 未屏蔽，*大值		600 m; 600 m: 3, 10, 20 ms; 100 m: 0,5 ms
傳感器
可連接傳感器
● 雙線傳感器		是
— 允許的閉路電流（雙線傳感器） *大值		0.5 mA; 0.5 至 2 mA
報警/診斷/狀態信息
診斷		是; 內部/外部故障
報警
● 診斷報警		是; 可參數化
● 過程報警		是; 可參數化
電位隔離
數字輸入電位隔離
● 在通道之間，分組點數		1
● 在通道和背板總線之間		是
絕緣
絕緣測試，使用		AC 1500 V
尺寸
寬度		25 mm
高度		290 mm
深度		210 mm
重量
重量，約		600 g
