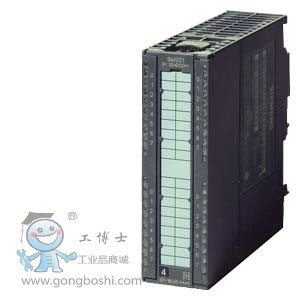

SIMATIC S7, 數字輸出 SM326, F-DO10 X DC24V/2A PP, 故障安全數字輸出 用于帶有診斷,干擾的 SIMATIC S7 F 系統 LVV, 1 X 40針


技術數據

電源電壓
額定值 (DC)		24 V; 1L+
負載電壓 L+
● 額定值 (DC)		24 V; 2L+，3L+
輸入電流
來自電源電壓 1L+，*大值		100 mA
來自負載電壓 2L+（空載），*大值		100 mA
來自負載電壓 3L+（空載），*大值		100 mA
來自背板總線 DC 5 V，*大值		100 mA
功率損失
功率損失，典型值		6 W
數字輸出
數字輸出端數量		10
短路保護		是
輸出端的通斷能力
● 照明負載時的*大值		5 W
輸出電流
● 對于信號“1”的額定值		2 A
● 針對信號“1”的允許范圍 0 至 40 ℃，*小值		7 mA
● 針對信號“1”的允許范圍 0 至 40 ℃，*大值		2.4 A
● 針對信號“1”的允許范圍 40 至 60 ℃，*小值		7 mA
● 針對信號“1”的允許范圍 40 至 60 ℃，*大值		2.4 A
● 針對信號“0”的剩余電流，*大值		0.5 mA
開關頻率
● 電阻負載時的*大值		25 Hz
● 電感負載時的*大值		25 Hz
● 照明負載時的*大值		10 Hz
輸出端的總電流（每組）
水平安裝位置
— *高可達 40 ℃，*大值		10 A
— *高可達 60 ℃，*大值		6 A
垂直安裝位置
— *高可達 40 ℃，*大值		5 A
導線長度
● 屏蔽，*大值		1 000 m
● 未屏蔽，*大值		600 m
報警/診斷/狀態信息
報警
● 診斷報警		是
診斷信息
● 診斷信息可讀		是
診斷顯示 LED
● 故障安全模式		是
● 累積故障 SF（紅色）		是
電位隔離
數字輸出電位隔離
● 在通道之間		是
● 在通道之間，分組點數		5
● 在通道和背板總線之間		是
● 在通道和電子元件電源電壓之間		是
絕緣
絕緣測試，使用		1 分鐘為 370V
標準、許可、證書
安全運行中可達到的*大安全等級
● 符合 DIN VDE 0801		AK 5 和 6
● 符合 EN 954		4 類線
● SIL 按照 IEC 61508		SIL 3
連接技術
需要的前置插頭		40 針
尺寸
寬度		40 mm
高度		125 mm
深度		120 mm
重量
重量，約		330 g
