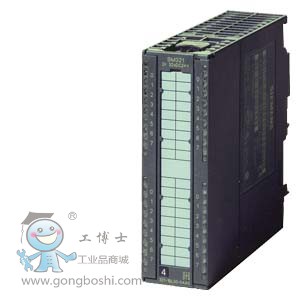

SIMATIC S7-300, 數字輸出 SM 322, 光隔離 16數字量輸出, 繼電器接點, 1 X 20 針
技術數據
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
120 V |
| 負載電壓 L1 |
| ● 額定值 (AC) |
230 V |
| 輸入電流 |
| 來自電源電壓 L+，*大值 |
250 mA |
| 來自背板總線 DC 5 V，*大值 |
100 mA |
| 功率損失 |
| 功率損失，典型值 |
4.5 W |
| 數字輸出 |
| 數字輸出端數量 |
16; 繼電器 |
| 輸出端的通斷能力 |
| ● 照明負載時的*大值 |
50 W; AC 230 V |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
2 A |
| ● 針對信號“1”的*小負載電流 |
10 mA |
| 開關頻率 |
| ● 電阻負載時的*大值 |
1 Hz |
| ● 電感負載時的*大值 |
0.5 Hz |
| ● 照明負載時的*大值 |
1 Hz |
| ● 機械，*大值 |
10 Hz |
| 輸出端的總電流（每組） |
| 水平安裝位置 |
| — *高可達 60 ℃，*大值 |
8 A |
| 垂直安裝位置 |
| — *高可達 40 ℃，*大值 |
8 A |
| 繼電器輸出端 |
| ● 繼電器線圈 L+ (DC) 的電源電壓 |
24 V |
| ● *大操作循環數 |
100 000; 50000 (2 A 時 DC 24 V)；700000 (2 A 時 AC 120 V)；100000 (2 A 時 AC 230 V) |
| 觸點的通斷能力 |
| — 電感負載時的*大值 |
2 A; 2 A (230 V AC)，2 A (24 V DC) |
| — 電阻負載時的*大值 |
2 A; 2 A (230 V AC)，2 A (24 V DC) |
| 導線長度 |
| ● 屏蔽，*大值 |
1 000 m |
| ● 未屏蔽，*大值 |
600 m |
| 報警/診斷/狀態信息 |
| 診斷功能 |
否 |
| 報警 |
| ● 診斷報警 |
否 |
| 診斷信息 |
| ● 斷線 |
否 |
| ● 短路 |
否 |
| ● 保險絲熔斷 |
否 |
| ● 負載電壓缺失 |
否 |
| 診斷顯示 LED |
| ● 額定負載電壓 PWR（綠色） |
否 |
| ● 保險 OK FSG（綠色） |
否 |
| ● 數字輸出狀態顯示（綠色） |
是 |
| 電位隔離 |
| 數字輸出電位隔離 |
| ● 在通道之間 |
是 |
| ● 在通道之間，分組點數 |
8 |
| ● 在通道和背板總線之間 |
是; 光電耦合器 |
| 絕緣 |
| 絕緣測試，使用 |
AC 1500 V |
| 連接技術 |
| 需要的前置插頭 |
20 針 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，約 |
250 g |
