概述及控制功能

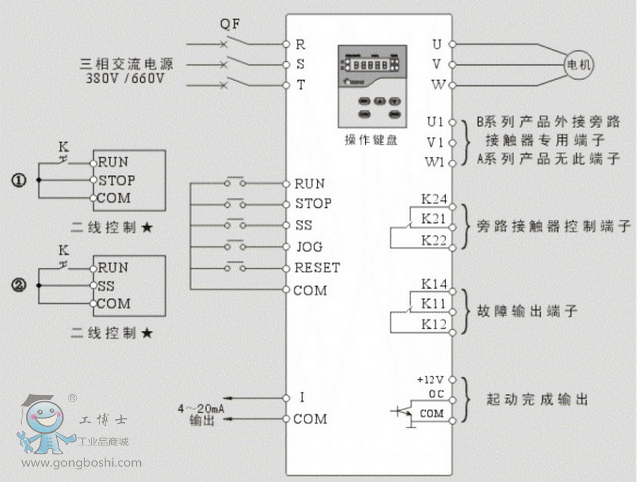

      STR系列Ａ型電動機軟起動器（見下圖白框內）的特點是將軟起動單元及旁路接觸器同時裝在一個壁掛式的機殼內，當被控電動機起動完成后，自動將電機通過旁路接觸器投入電網運行，其主電路有R.S.T.（接三相交流電源）和U.V.W（接三相交流電機）六個接線端，接線后即可使用。特別對配電室空間小或機旁操作，掛在墻上通過操作鍵盤就可以控制電機的起動、停止。STRA系列軟起動器還預留有外部起動、停止、故障復位等接口，可方便地實現遠程監控。其接線原理圖詳見下圖。STR系列Ａ型軟起動器內置電子熱過載保護器,使用時不需另加電機保護元件。

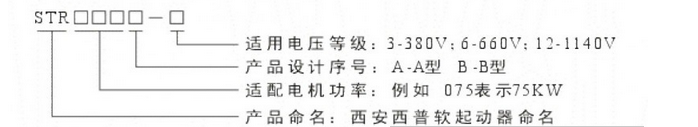

STR系列A型軟啟動型號說明

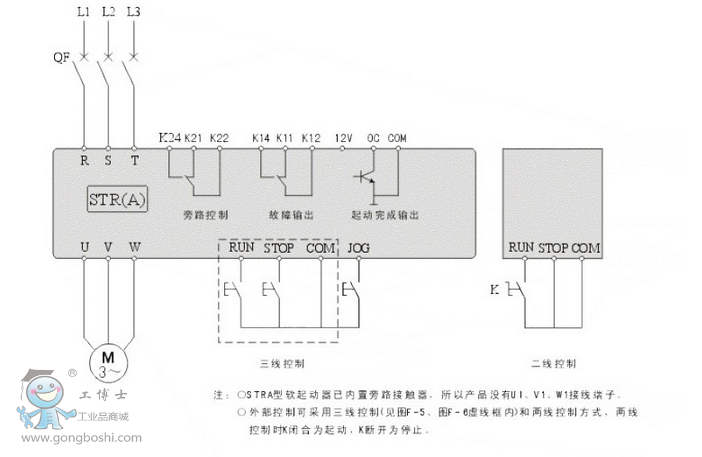

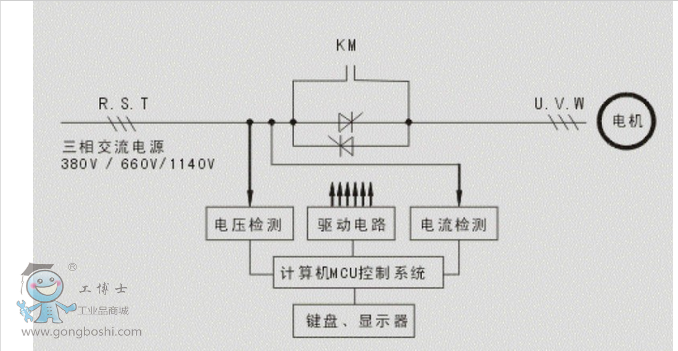

原理圖

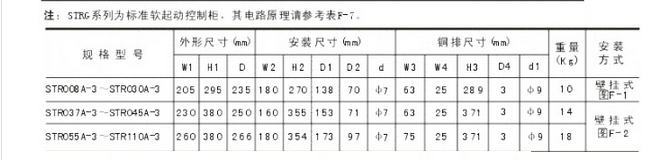

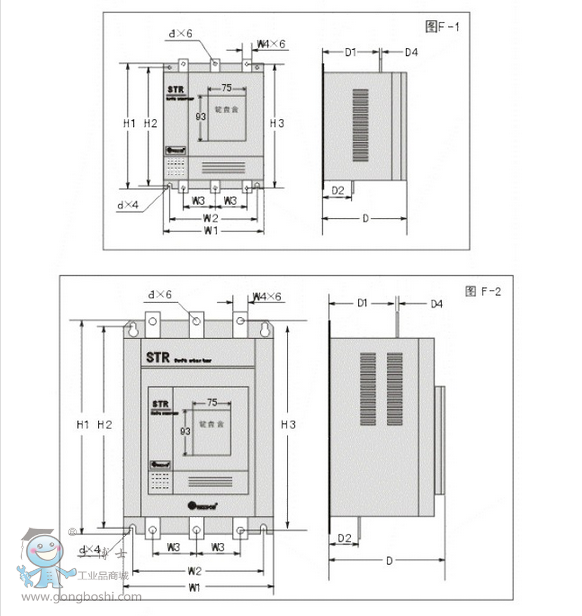

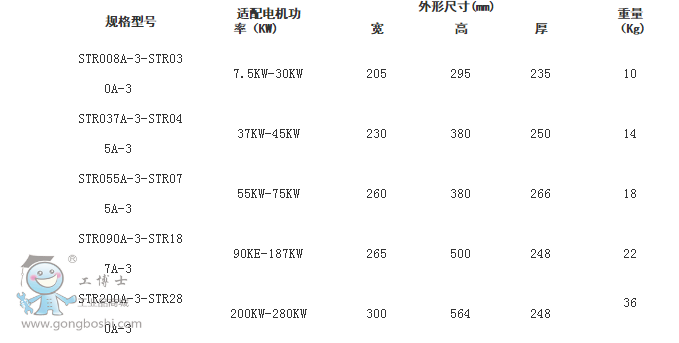

STR系列A型軟啟動尺寸
