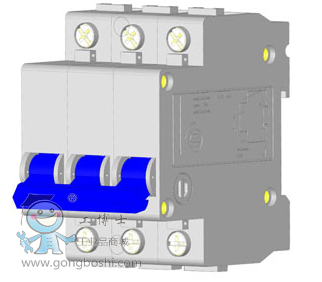

DZX2-60、DZX4-60 系列小型斷路器（以下簡稱斷路器）在交流 50Hz，額定工作電壓至 380V，額定工作電流至 60A 及以下電路中用于照明、配電線路及電動機的過載和短路保護，亦可作為線路的不頻繁轉換，以及電動機的不頻繁起動之用。并且可配裝分勵脫扣器、輔助觸頭和報警觸頭，實現遠距離分閘和提供輔助信號。

二、 結構特點、符合標準及認證情況

 1.產品體積小、重量輕、分?jǐn)嗄芰Ω�，且采用模塊化組合式設計，可同輔助觸頭、報警觸頭、分勵脫扣器等方便地組合使用。

 2.產品 DZX2-60、DZX4-60 符合 IEC60898、GB10963、JB6525 等標準。

 3.獲得 CCC 認證、CE 認證

三、 型號及含義

 DZ   X   □—□   □ /  □

 極數

 脫扣器額定工作電流（見表 2）

 殼架等級額定電流 Inm(見表 2)

 設計序號（見表 1）

 小容量

 低壓斷路器

 用途分類 設計序號 瞬時脫扣器類照明配電系 2 C

 工業配電系統 4 D

 型號 極數 殼架等級額定電流 Inm 額定工作電流 In（A）

 DZX2-60

 DZX4-60

 1P、2P、3P、

 4P

 1P、2P、3P、

 4P

 60A

 1、3、5、10、15、20、25、

 32、40、50、60

四、 工作條件與安裝條件

 1.環境溫度：周圍空氣溫度不超過+40℃，且 24h 內的平均值不超過+35℃；下限值不低于-5℃。

 2.海拔高度：不超過 2000m；

 3.環境條件：應無會引起爆炸的介質，也無會腐蝕金屬和破壞絕緣的

 4.有害氣體和導電塵埃；

 5.沖擊和振動：應安裝和使用在無明顯沖擊和振動的地方；

 6.安裝類別：安裝類別Ⅲ；

 7.安裝條件：采用 35mm 標準卡軌。

型號   DZX2-60              DZX4-60

額定工作電壓   220V/380V

殼架等級 額定電流Inm   60A       60A
