一、概述

該減速機久經考驗，價廉物美，廣泛用于礦山、起重、運輸、冶金、輕紡、化工、機械等行業。主要型號有：ZQ（JZQ）型、ZQH型、ZQA型、ZQD型、ZD（ZDH）型、ZL（ZLH）型、ZS（ZSH）型、ZSC,ZSC（A）型、ZSC（D）、LC、YTC、WD,WS,A型蝸輪蝸桿減速機。

二、性能說明

ZQ型的裝配型式及外型安裝尺寸與JZQ型相同。JZQH型減速機是在JZQ型減速機的基礎上將漸開線圓柱齒輪換成圓弧圓柱齒輪，具有噪聲低，使用壽命長，輸出轉矩大等優點。用戶超大功率可選項用本型號減速機，但JZQH型減速機與JZQ型減速機傳動比有差異，切不可混用，以免混用時產生不同步。（如大型雙軌行車或同步絞車等）。圓柱齒輪減速機，
JZQA減速機是在JZQ基礎上改進的，為提高齒輪承載能力，齒輪采用35CrMo,齒軸采用42CrMo，其它尺寸不變，便于替代。
ZQ系列圓柱齒輪減速機型號有：ZQ250 ZQ350 ，ZQ400、 ZQ500 ZQ650、 ZQ850、 ZQ1000 .　

ZQ,JZQ主要速比：8.23 10.35 12.64 15.75 20.49 23.34 31.5 40.17 48.57
ZQD大速比：317.28 291.19 265.71 243.86 223.8 191.22 163.38 141.73 121.1 92.21 81.7 65.54

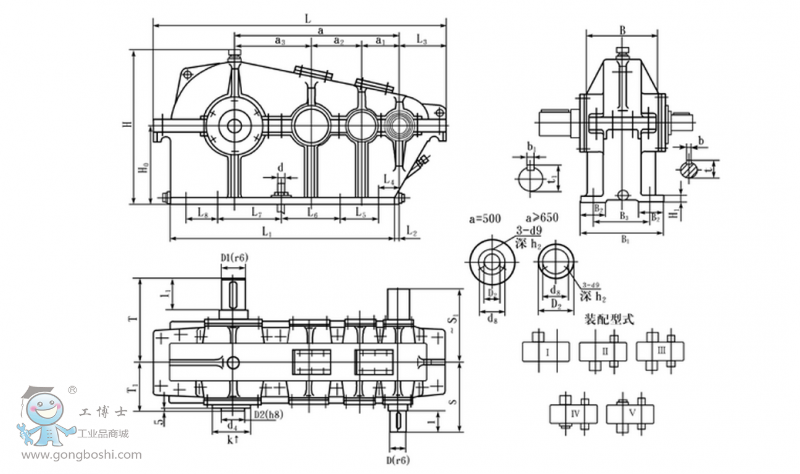

三、外形安裝方式圖：

ZS（H）型減速器傳動比

速比	電機轉速	50	56	63	71	80	90	100	112	125	140	160	180	200	224	250	280
型號	工作類型	n1=1000（轉/分）
ZS50	中型	6.46	5.75	5.06	5.06	4.41	3.81	3.28	2.82	2.65	2.37	2.12	1.89	1.67	1.39	1.24	1.10
	連續型	3.70	3.30	2.96	2.65	2.32	2.06	1.86	1.66	1.37	1.23	1.09	0.973	0.864	0.718	0.637	0.567
ZS65	中型	12.5	11.1	9.98	8.92	7.81	6.69	6.25	5.59	4.58	4.10	3.66	3.26	2.89	2.4	2.13	1.90
	連續型	6.38	5.70	5.11	4.57	4.00	3.56	3.2	2.86	2.36	2.12	1.89	1.68	1.49	1.24	1.10	0.979
ZS75	中型	19.7	17.6	15.8	14.1	12.4	11.0	9.92	8.86	7.26	6.51	5.81	5.17	4.59	3.82	3.39	3.01
	連續型	10.1	9.04	8.11	7.25	6.35	5.65	5.09	4.45	3.75	3.36	3.00	2.67	2.37	1.97	1.75	1.55
ZS82.5	中型	29.4	26.3	23.6	21.1	18.5	16.4	14.8	13.2	10.8	9.71	8.67	7.71	6.85	5.7	5.06	4.49
	連續型	15.1	13.5	12.1	10.8	9.47	8.42	7.58	6.78	5.59	5.01	4.47	3.98	3.53	2.94	2.21	2.32
ZS95	中型	41.8	37.4	33.6	30.0	26.3	23.4	21.1	18.8	15.4	13.8	12.3	11.0	9.75	8.11	7.2	6.40
	連續型	21.4	19.2	17.2	15.4	13.5	12.0	10.8	9.64	7.59	7.13	6.37	5.66	5.03	4.18	3.71	3.30
ZS110	中型	57.3	51.3	46	41.1	36	32.1	28.9	25.8	21.1	18.9	16.9	15.1	13.4	11.1	9.87	8.77
	連續型	29.4	26.3	23.6	21.1	18.5	16.4	14.8	13.2	10.9	9.78	8.73	7.77	6.90	5.73	5.09	4.53
ZS125	中型	84	84.2	74.4	70.9	62.1	55.3	48.9	42.7	36.5	32.7	29.2	26.0	23.1	19.2	17.0	15.2
	連續型	50.6	45.3	40.6	36.3	31.8	28.3	25.5	22.8	18.8	16.9	15.1	13.4	11.9	9.9	8.79	7.82
ZS145	中型	156	140	126	112	98.5	87.7	79	70.6	57.8	51.9	46.4	41.2	36.6	30.5	27.0	24.1
	連續型	80.1	71.7	64.4	57.6	50.5	44.9	40.5	36.2	29.8	26.8	23.9	21.3	18.9	15.7	4.0	12.4
ZS165	中型	233	208	187	167	147	131	118	105	86.2	77.4	69.1	61.5	54.6	45.4	40.3	35.9
	連續型	119	107	95.8	85.7	75.2	66.9	60.3	53.9	44.5	39.9	35.7	31.7	28.22	23.4	20.8	18.5

ZS（H）型減速傳動比



速比	電機轉速	50	56	63	71	80	90	100	112	125	140	160	180	200	224	250	280
型號	工作類型	n1=1000（轉/分）
ZS50	中型	8.54	7.62	6.72	6.72	5.86	5.08	4.38	3.81	3.81	3.56	3.18	2.69	2.51	2.09	1.85	1.65
	連續型	5.53	4.94	4.43	3.96	3.47	3.09	2.78	2.48	2.05	1.84	1.64	1.46	1.29	1.08	0.955	0.849
ZS65	中型	18.6	16.6	14.9	13.3	11.7	10.4	9.36	8.36	6.85	6.14	5.49	4.88	4.33	3.60	3.20	2.84
	連續型	9.53	8.52	7.64	6.83	5.99	5.32	4.8	4.29	3.53	3.17	2.83	2.52	2.23	1.86	1.65	1.47
ZS75	中型	27.8	24.9	22.0	21.1	18.5	16.5	14.4	4.29	10.9	9.75	8.71	7.74	6.87	5.72	5.08	4.51
	連續型	15.1	13.5	12.1	10.8	9.49	8.45	7.61	6.80	5.61	5.03	4.49	4.00	3.55	2.95	2.62	2.33
ZS82.5	中型	40.7	37.8	34.4	31.2	27.6	24.6	22.1	19.8	16.2	14.5	13.0	11.6	10.3	8.85	7.57	6.73
	連續型	22.5	20.1	18.1	16.1	14.1	12.6	11.3	10.1	8.36	7.5	6.70	5.96	5.29	4.40	3.91	3.47
ZS95	中型	62.3	55.8	50.1	44.8	39.3	34.9	31.5	28.1	23.1	20.7	18.5	16.4	14.6	12.1	10.8	9.59
	連續型	31.9	28.6	25.7	22.9	20.1	17.9	16.1	14.4	11.9	10.7	9.53	8.48	7.53	6.26	5.56	4.59
ZS110	中型	85.3	76.4	68.6	61.3	53.8	47.9	43.1	38.6	31.6	28.3	25.3	22.5	20.0	16.6	14.8	13.1
	連續型	43.7	39.1	35.1	31.4	27.6	24.5	22.1	19.8	16.3	14.6	13.1	11.6	103	8.59	7.63	6.78
ZS125	中型	121	108	96.2	96.2	84.5	73.7	63.9	56.0	54.5	48.9	43.7	38.9	34.5	28.7	25.5	22.7
	連續型	75.2	67.3	60.2	54.1	47.6	42.3	38.1	34.1	28.1	25.2	22.6	20.1	17.8	14.8	13.2	11.7
ZS145	中型	220	198	162	162	47.6	124	108	94.8	86.4	77.5	69.3	61.7	54.8	45.6	40.5	36.0
	連續型	119	107	95.7	85.7	75.2	67.0	60.4	54.0	44.6	40.0	35.8	31.8	28.3	23.5	20.9	18.6
ZS165	中型	310	290	272	241	218	193	168	140	129	116	103	91.9	81.7	68.0	60.4	53.7
	連續型	177	158	127	127	122	99.7	90.0	80.5	66.4	59.6	53.3	47.4	42.1	35.1	31.1	27.7
