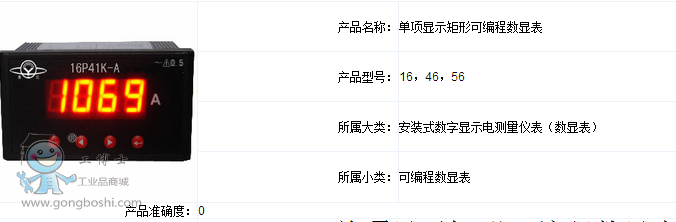

衡儀單項顯示矩形可編程數顯表16P41K-A
單項顯示矩形可編程數顯表
衡陽衡儀電氣有限公司研制的可編程數顯表是通過對交流信號直接采樣，并采用真有效值算法，直接測量電流、電壓、功率、功率因數、頻率值，通過LED或者LCD顯示器直接顯示的數顯儀表。可編程數顯表具有任意設置倍率，可改變量限，帶有模擬變送量變送輸出如4mA～20mA及RS-485通信接口等功能。
|
產品名稱
|
產品型號
|
準確度等級指數
|
|
交流電流表
|
16P41K-A
|
0.5
|
|
46P41K-A
|
|
56P41K-A
|
|
交流電壓表
|
16P41K-V
|
|
46P41K-V
|
|
56P41K-V
|
|
直流電流表
|
16P42K-A
|
|
46P42K-A
|
|
56P42K-A
|
|
直流電壓表
|
16P42K-V
|
|
46P42K-V
|
|
56P42K-V
|
|
頻率表
|
16P41K-Hz
|
0.2
|
|
46P41K-Hz
|
|
56P41K-Hz
|
|
單相功率表
|
16P43K-W
|
0.5
|
|
46P43K-W
|
|
56P43K-W
|
|
功率表
|
16P41K-W
|
|
46P41K-W
|
|
56P41K-W
|
|
功率因素表
|
16P43K- cosΦ
|
|
46P43K- cosΦ
|
|
56P43K- cosΦ
|
|
數顯表外形及開孔尺寸 尺寸為毫米
|
|
外形代號
|
外形尺寸
長×寬×厚
|
開孔尺寸
長×寬
|
|
16
|
160×80×130
|
152×75
|
|
42
|
120×120×95
|
111×111
|
|
46
|
120×60×130
|
115×55
|
|
51
|
96×96×80
|
90×90
|
|
56
|
96×48×110
|
91×45
|
|
6
|
80×80×85
|
75×75
|
|
61
|
72×72×80
|
66×66
|
|
81
|
48×48×112
|
44×44
|
|
常用數顯表優選規格
|
|
|
|
名 稱
|
單 位
|
量 限
|
備 注
|
|
直流電流表
|
mA
|
2、20、200、500
|
直接接入
|
|
A
|
2、10
|
|
20、100、200、500
|
外附定值分流器
(60、75、100）mv
|
|
kA
|
1、1.5、2、3、4、5、6、7、5、10、
|
|
直流電壓表
|
V
|
2、20、200、500
|
直接接入
|
|
kV
|
1、2
|
外附定值電阻器
|
|
交流電流表
|
A
|
1、2、5、10
|
直接接入
|
|
5、10、20、50、100、200、500
|
經電流互感器接入
次級電流為5A或1A
|
|
kA
|
1、2、5、10
|
|
交流電壓表
|
V
|
50、100、200、500
|
直接接入
|
|
kV
|
1、3、6、10、15、35、110、220、330、500
|
經電壓互感器接入
次級電壓為100V
|
|
常用數顯表測量范圍
|
|
|
|
|
|
|
規 格
|
備 注
|
|
|
名 稱
|
電流
|
電壓
|
測量范圍
|
|
|
直流電流表
|
0.5 mA～10 A
|
|
|
10A以上外接定值分流器
|
|
|
直流電壓表
|
|
5 V～600 V
|
|
600V以上外接定值電阻器
|
|
|
交流電流表
|
0.5 A～10 A
|
|
|
10A以上外接電流互感器
|
|
|
交流電壓表
|
|
5 V～600 V
|
|
600V以上外接電壓互感器
|
|
|
頻率表
|
|
100 V、220 V、380 V
|
10Hz～100Hz
100Hz～1000Hz
1000Hz～10000Hz
|
|
|
| |
| |
|
功率因素表
|
5 A或1 A
|
0.5～1～0.5
|
|
|
|
功率表
|
|
|
