G2010長輸管線用
球閥
G2010長輸管線用球閥是針對長輸管線介質的輸送而設計的，是典型的長輸管線球閥，適用于各種石油、天然氣、城市煤氣管線，也可應用于一般化工產品的裝置上。
閥門在性能上完全符合美國石油學會API6D標準的有關規定。與執行機構的連接尺寸符合ISO5211標準，可方便的與各種執行機構組配，結構簡單、性能優越、維修方便，安全可靠。
結構特點

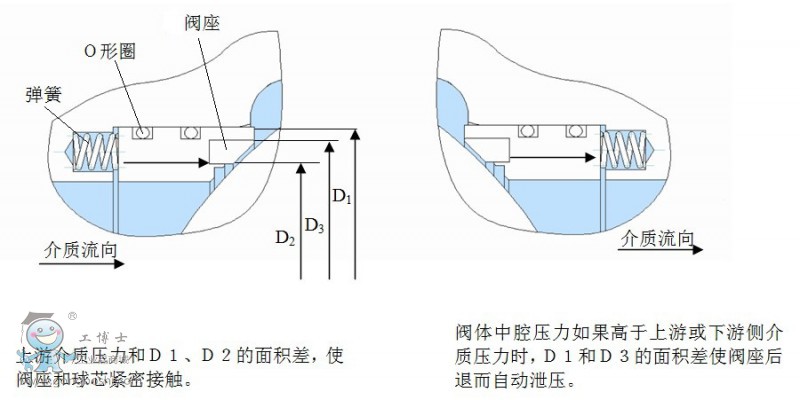

1.嚴密可靠的密封結構
閥座結構設計成軸向浮動式，在低壓時通過彈簧預壓實現密封，并合理應用活塞效應原理，利用介質壓力自動實現高壓時的可靠密封。

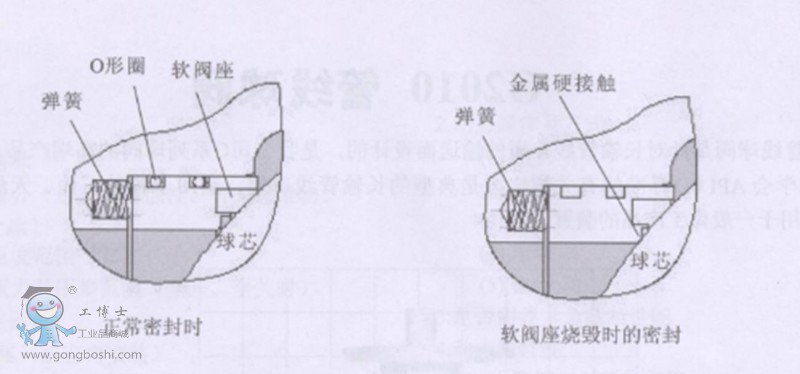

2.防火結構
產品結構設計符合API6FA或API607的規定，一旦發生火災或出現異常升溫使閥座軟化燒損，閥座的金屬支撐與球芯接觸，起暫時密封作用，主副閥體間采用金屬對金屬的硬密封結構，可防止火災向外擴散。

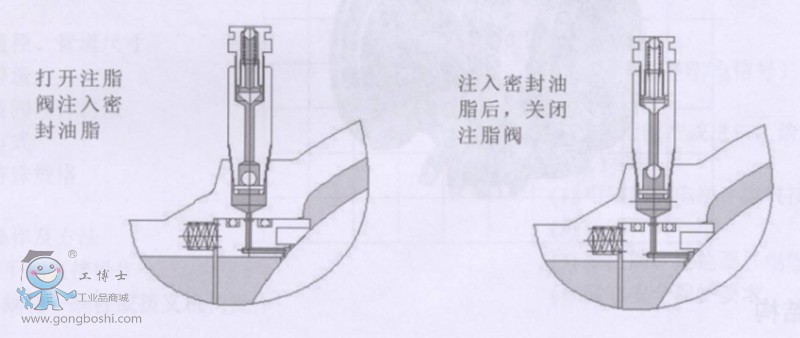

3.緊急救護結構
在閥座出現損傷而引起泄漏時，通過注脂閥注入密封油脂，可起到臨時密封作用，注脂閥內部都裝有一個內置式止回閥，防止密封脂在介質作用下外溢，注脂閥端部為注脂***快速連接的接頭。

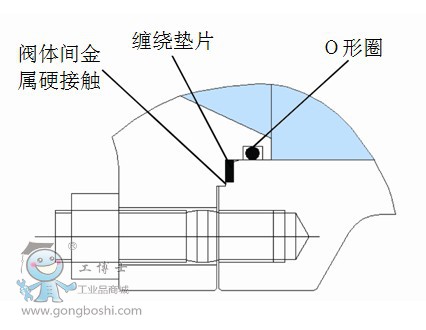

4.閥體間密封結構
閥體間的密封依靠O型圈和纏繞墊片雙保險來實現，同時采用主、副閥體間的金屬對金屬的硬接觸，可防止因墊片過度壓縮變形損壞，還可避免因外力而造成的閥門操作扭矩的變化，同時在火災事故時刻防止外漏，防止火災向外擴散。
5.防靜電結構
閥門的結構可以防止介質和閥內件的長時間摩擦產生靜電積聚而造成著火、爆炸等危險事故的發生。

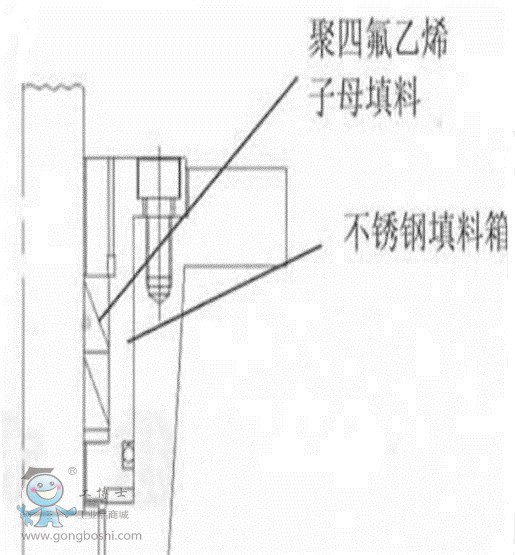

6.閥桿密封和完善的保護措施
采用子母填料、并可按照客戶要求在填料函處加裝注脂閥注入密封脂，保證密封無泄漏。不銹鋼填料箱排除了碳鋼零件生銹對填料的不利影響，同時閥體和執行機構的無支架直接連接結構，完全排除了外界灰塵顆粒進入填料箱，拉傷閥桿，損壞填料，造成泄漏。

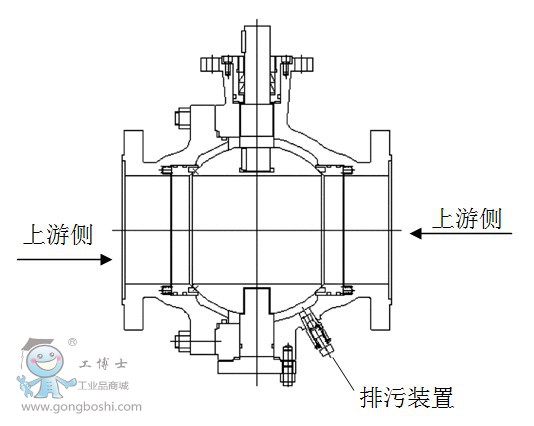

7.雙向截?cái)嗪托狗?br />
當閥門出于全開或全關位置時，閥體中腔介質可以通過排污裝置泄放，同時閥體中腔的超壓也可以通過閥座自動向低壓側泄放。
8.操作方式多樣
閥體組件與執行機構的連接尺寸符合ISO5211標準，可方便的與各種執行機構組配。常用的驅動方式有手動、氣動、電動、電液等。
9.排污和中腔清洗
閥體下部裝有排污閥，在閥門試壓檢驗后，可及時排除閥門內的積水，防止閥體的生銹。在閥門運行過程中可對閥體中腔進行放空和清洗。
