SIEMENS 西門子QRA2   QRA2M火焰探測器QRA2   QRA2M 電眼QRA2   QRA2M 火焰檢測器 QRA2   QRA2M火焰控制器 QRA2   QRA2M 火焰放大器 QRA2   QRA2M

LAE10   LFE10  LFE50

QRB1 A  QRB1 B

QRB3   QRB3S

QRA2   QRA2M

QRA4.U  QRI2B2.B180B1

QRA10.C  QRA10M.C

RAR7  RAR8  RAR9

QRA50M  QRA51M

QRI2A2.B180B  QRI2B2.B180B

QRI2A2.B180B 紅外火焰探測器，連續運行，前向視窗

QRI2B2.B180B 紅外火焰探測器，連續運行，側向視窗

QRI2B2.B180B1 紅外火焰探測器，連續運行，側向視窗，配安裝法蘭及夾具

SIEMENS 西門子QRA2   QRA2M火焰探測器QRA2   QRA2M 電眼QRA2   QRA2M 火焰檢測器 QRA2   QRA2M火焰控制器 QRA2   QRA2M 火焰放大器 QRA2   QRA2M

火焰探測器與西門子燃燒控制器配合使用，用于燃?xì)饣蛉加突鹧娴谋O(jiān)測。

QRA...適用于將火焰探測器集成到其產品中的 OEM 廠家。

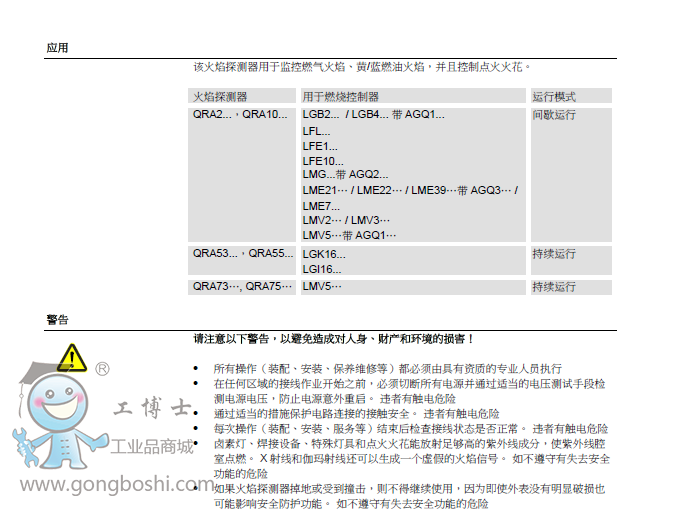

用途

火焰探測器用于監測燃?xì)饣鹧�、黃色或藍色燃油燃燒火焰以及點火火花的校對。

參考型號 配合使用的燃燒控制器型號 運行模式 QRA2..., QRA10... LGB2... / LGB4... 帶 AGQ1... LFL... LFE1... LFE10... LMG...帶 AGQ2... 間歇 QRA53..., QRA55... LGK16... LGI16... 連續

CC1N7712en 17.01.2005 HVAC Products Siemens Building Technologies

警告注意事項

為避免人員傷害，財產損失和環境破壞，必須遵守以下警告注意事項！

不要打開、干擾或是修改火焰探測器！

• 所有活動（安裝、裝配和服務工作等）都要由專業人員來完成 • 在探測器的連接區域內做任何線路的更改之前，要讓設備完全與主電源隔離（所有 兩級斷開）。 • 給連接終端提供適當?shù)谋Ｗo(hù)，確保不受電擊的危害。  • 檢查并確認線路正確連接。 • 鹵素?zé)�、焊接設備、特殊燈具或點火火花可能產生足夠的輻射而導致探測器的 UV 單元點燃。X 射線和伽瑪射線也能引起錯誤的火焰信號。 • 墜落或撞擊會影響到安全功能。這樣的探測器單元不能運作，即使它們外觀看起來 一點損害也沒有。

安裝注意事項

• 確保遵守相關的國家安全規則

安裝指南

• 控制器單元和其他電纜必須與高壓點火電纜分開安裝

火焰探測器的電子連接

排除干擾，在信號傳輸中避免損耗是很重要的： • 不要將探測器電纜和其他電纜一起運行 – 線路電容減少火焰信號的級別 – 使用單獨的電纜 • 觀測探測器電纜的允許長度（參考《技術數據》）
