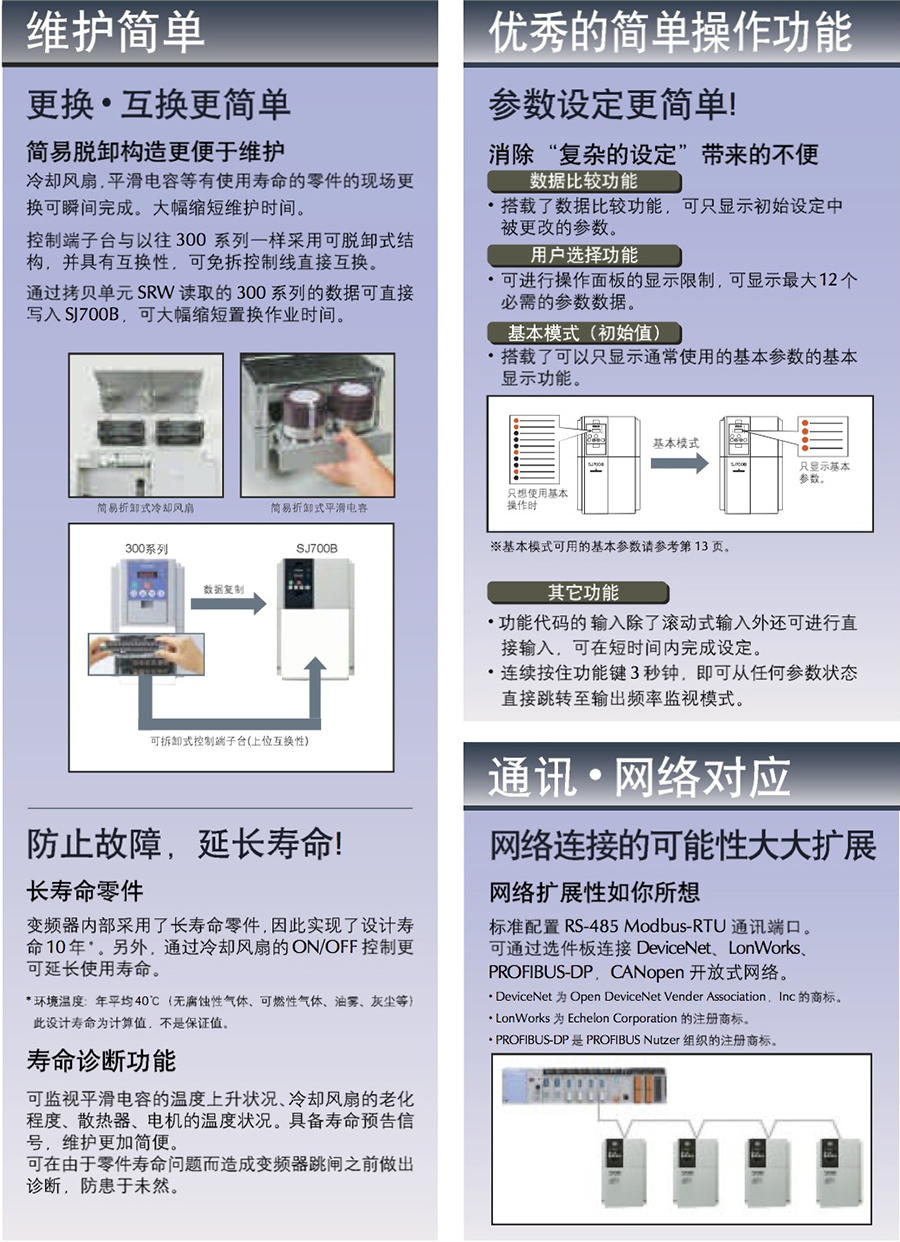

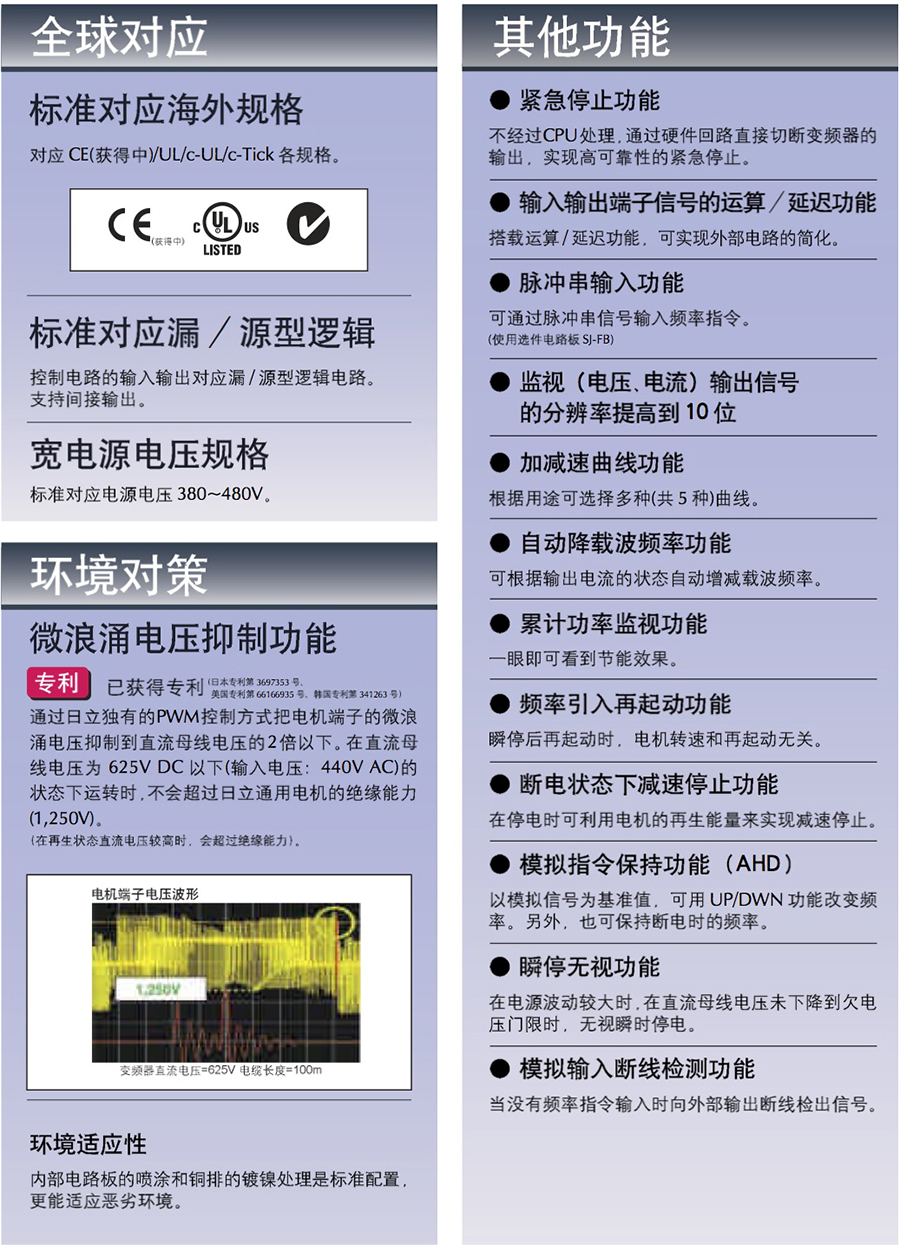

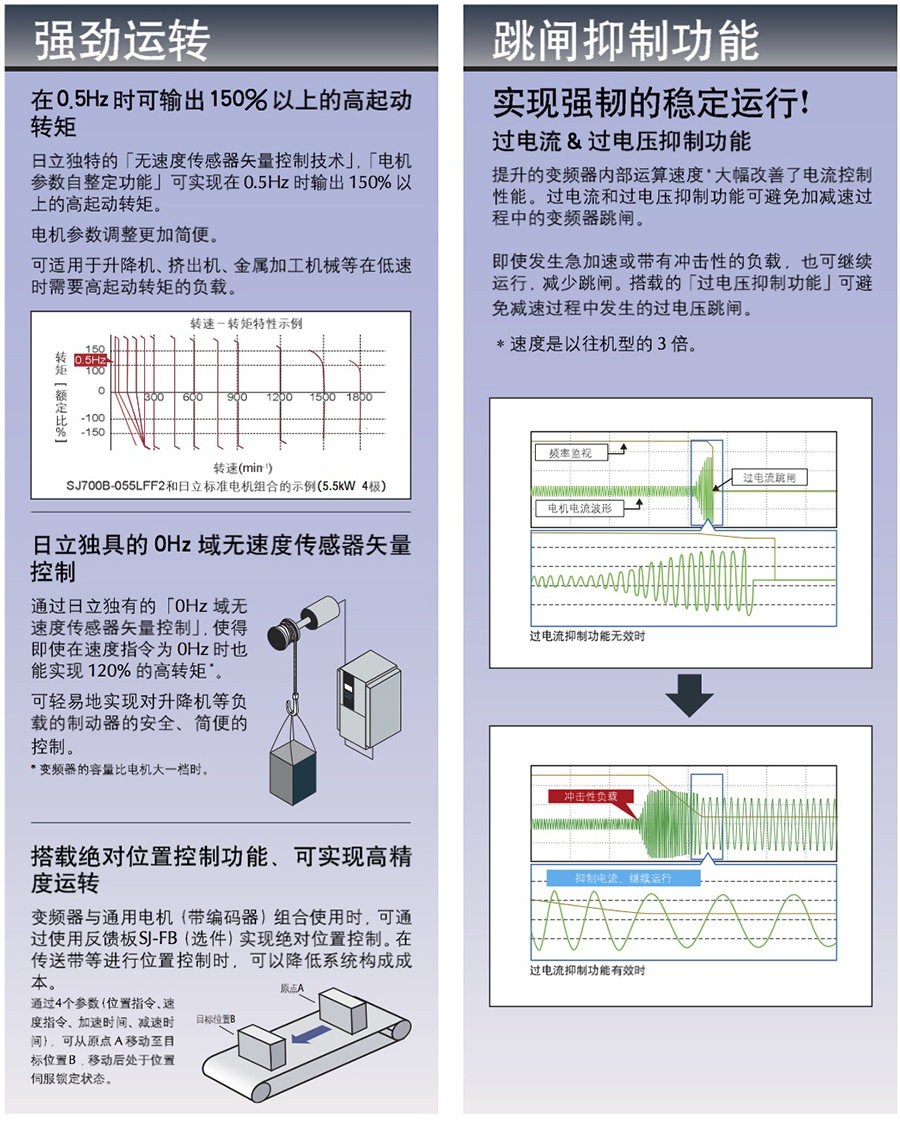

產(chǎn)品特點

• 返回頁首

機種構(gòu)成

• 返回頁首

產(chǎn)品規(guī)格

• 返回頁首

外形尺寸

• 返回頁首

操作

操作器說明

SJ700B可通過本體標配的操作器進行簡單操作，也可取下操作器進行遠程操作。另外也配備了進行遠程操作用的遠程操作器（SRW-0J、SRW-0EX[帶拷貝功能]）。

• 返回頁首

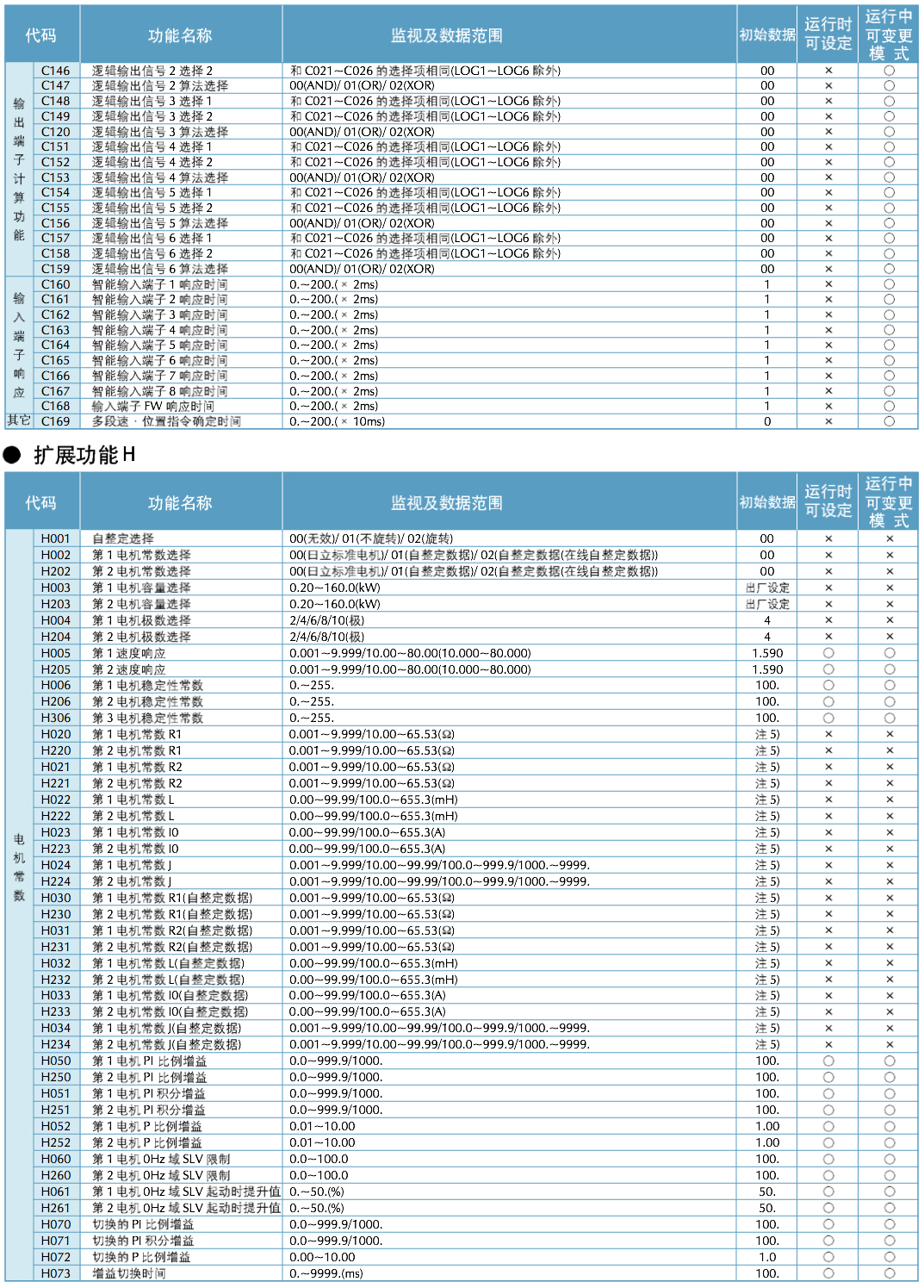

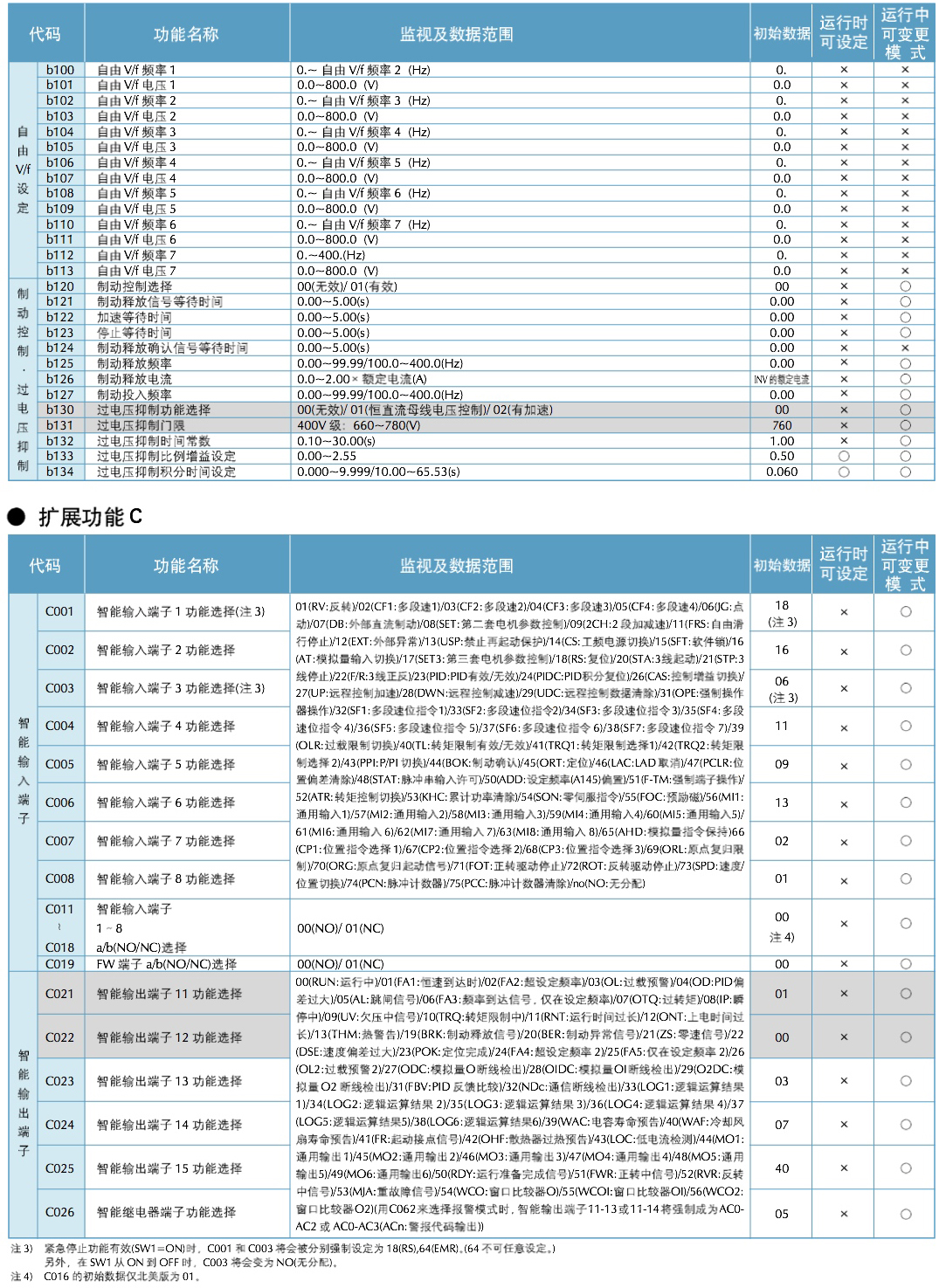

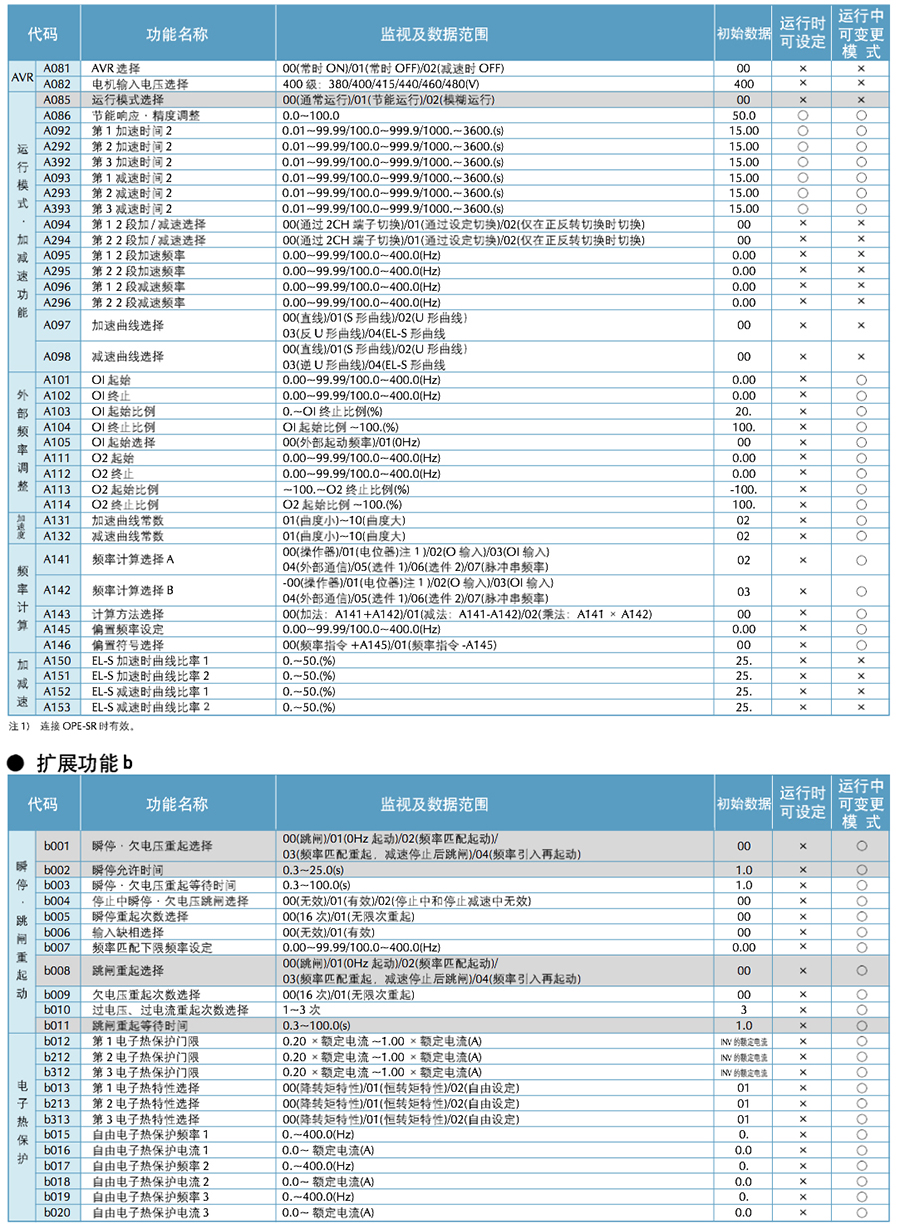

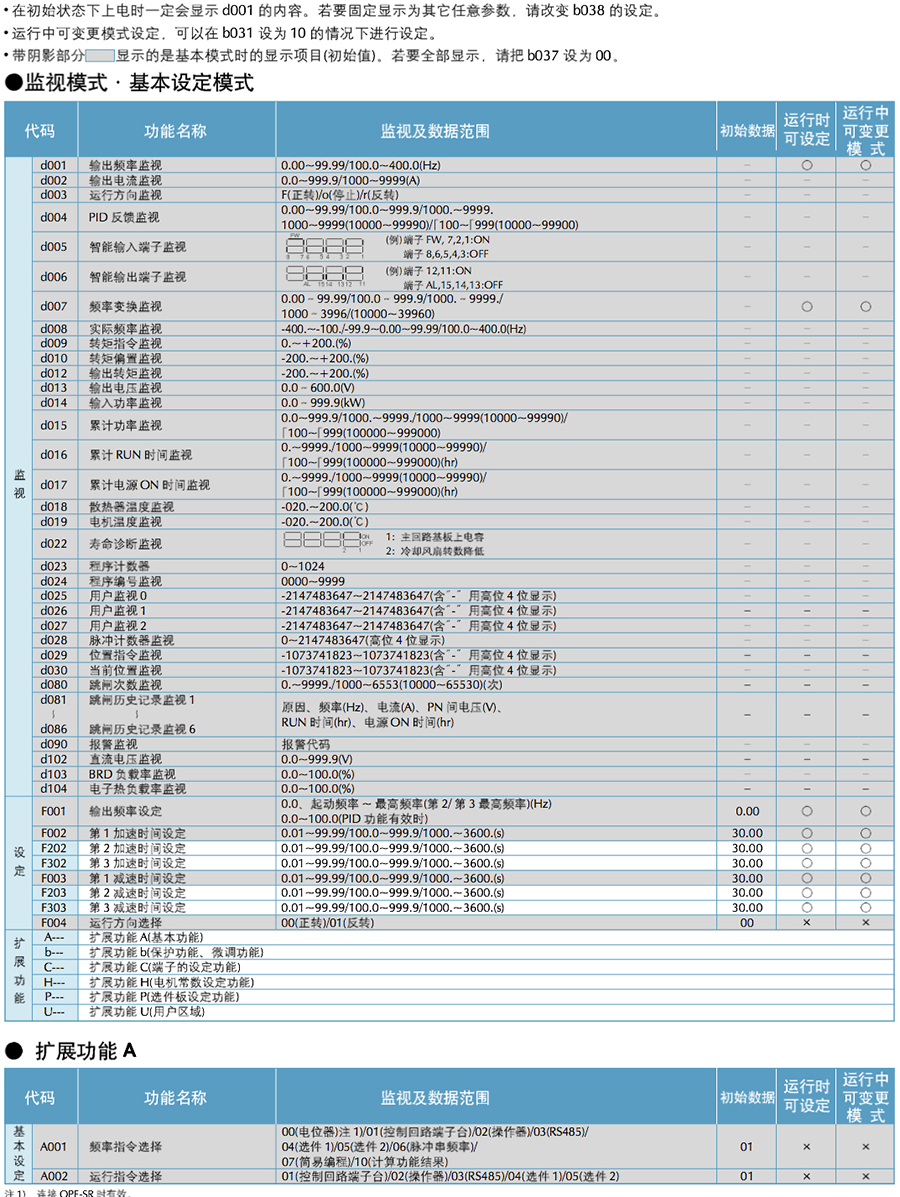

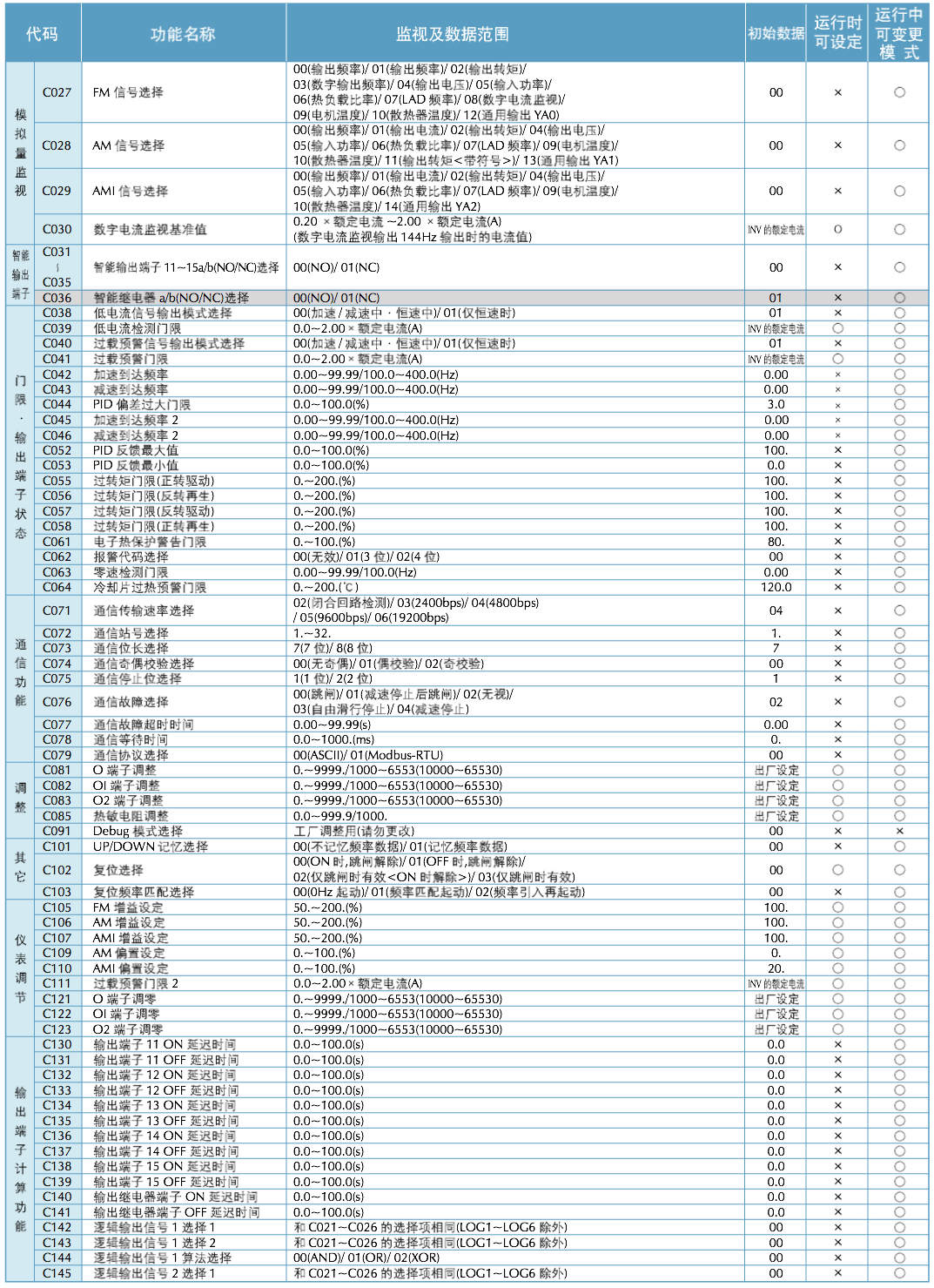

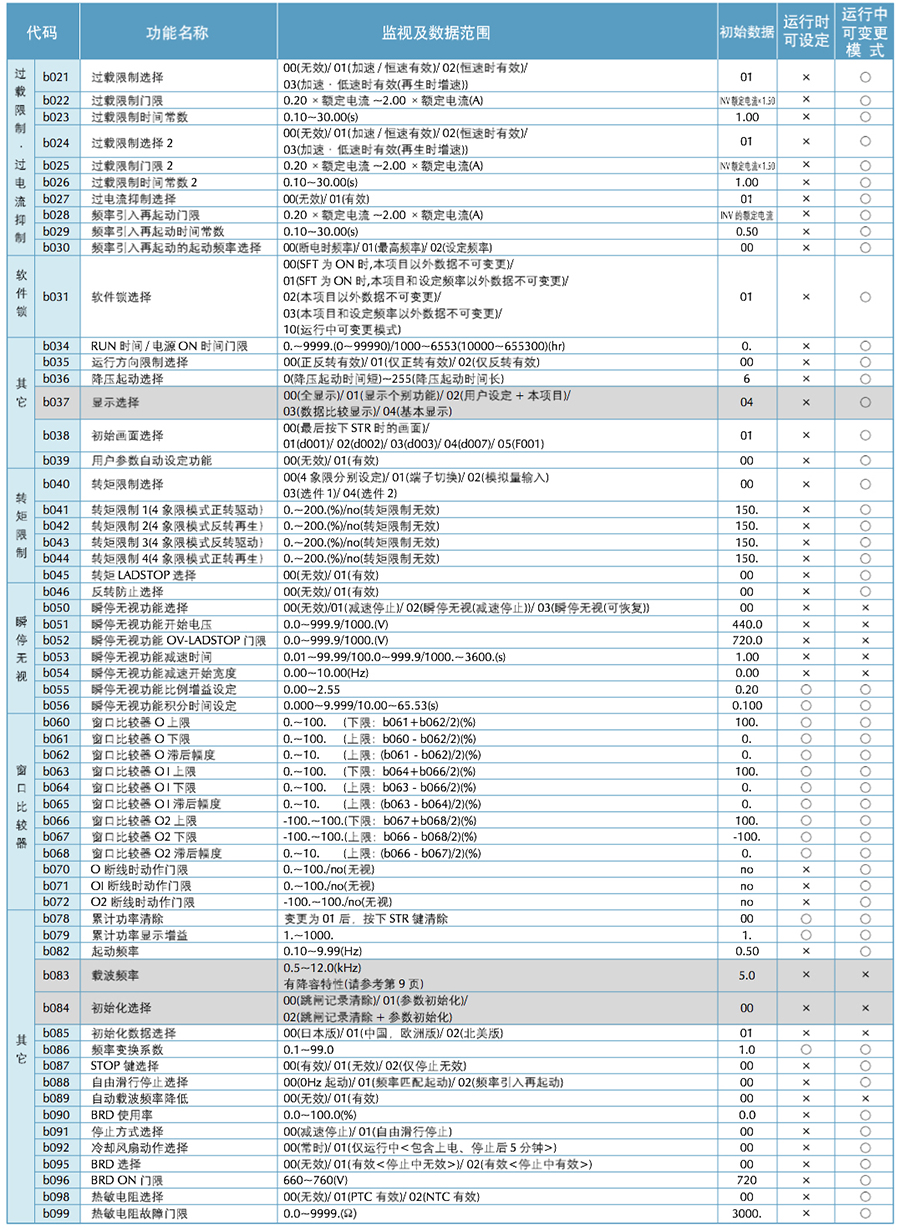

功能一覽

• 返回頁首

端子功能

端子符號	端子名稱	功能
R(L1),S(L2),T(L3)	主電源輸入端子	連接輸入電源
U(T1),V(T2),W(T3)	變頻器輸出端子	連接電機
PD(+1),P(+)	直流電抗器連接端子	連接直流電抗器（選件）
P(+),RB(RB)	外部制動電阻連接端子	連接制動電阻（選件）
P(+),N(-)	外部制動單元連接端子	連接制動單元（選件）
(G)	接地端子	接地（為防止觸電、降低噪音請務必接地）
R0(R0),T0(T0)	控制電源輸入電子	連接控制電源

• 返回頁首

保護功能

• 返回頁首

適配器件
